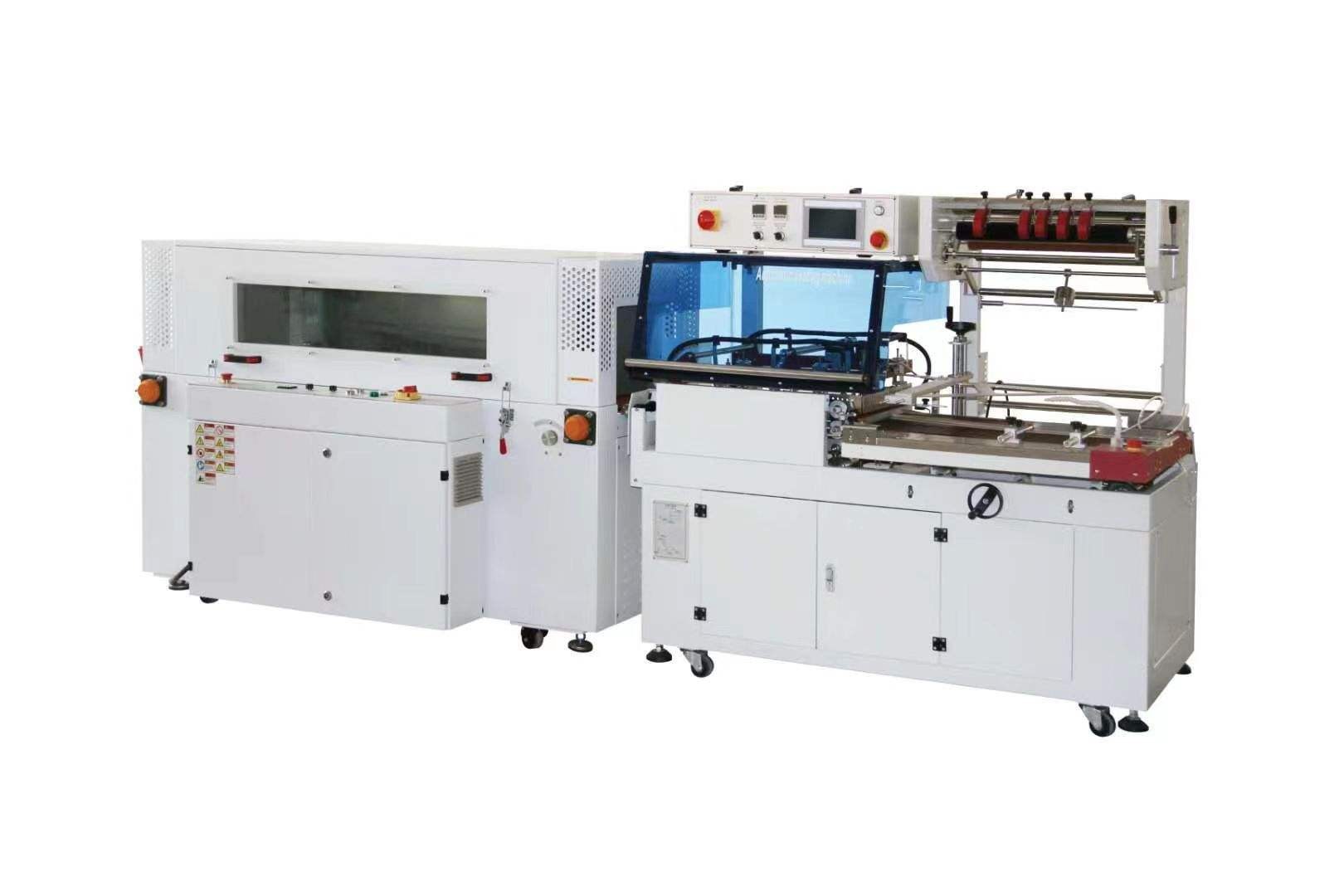

La fardellatrice termoretraibile a saldatura laterale JX è una linea di confezionamento completamente automatica e servoassistita che combina una macchina termoretraibile a saldatura laterale continua con un tunnel di termoretrazione 5030LW . A differenza delle sigillatrici con barra a L standard, il sistema di saldatura laterale continua consente una lunghezza illimitata del prodotto , rendendolo la scelta preferita per cartoni per e-commerce, pavimenti in legno, profili in alluminio, tessuti arrotolati, tubi di illuminazione, pile di riviste e fardelli multipack.
Alimentata da un PLC Inovance (Huichuan) e da un servosistema con sensori di sicurezza tedeschi SICK e un coltello sigillante rivestito in teflon DuPont , la linea fornisce un avvolgimento termoretraibile preciso e ad alta velocità con velocità di trasporto fino a 30 metri al minuto. .
Test gratuito dei materiali: inviaci le dimensioni del tuo prodotto: le eseguiremo sulla saldatrice laterale e ti invieremo un video della sigillatura a lunghezza illimitata e del tunnel di termoretrazione in azione prima di impegnarti.

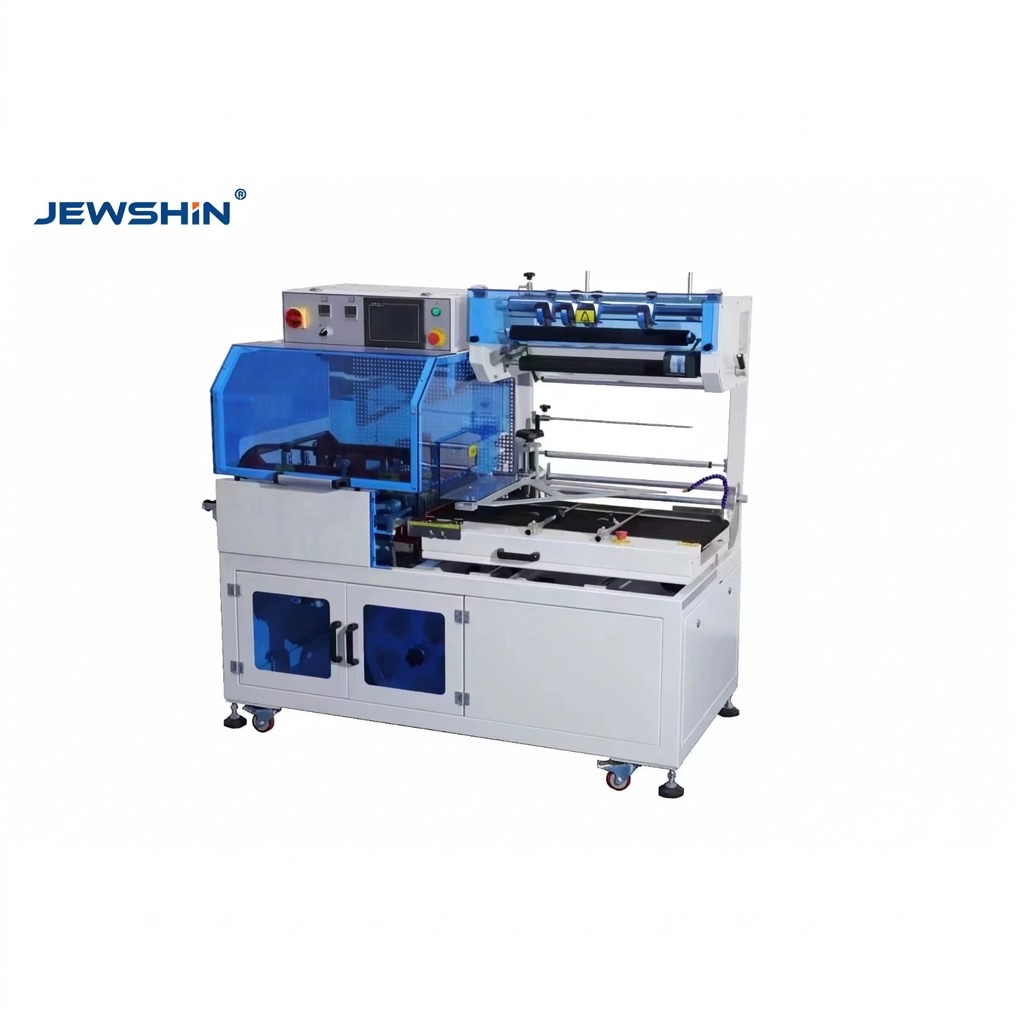

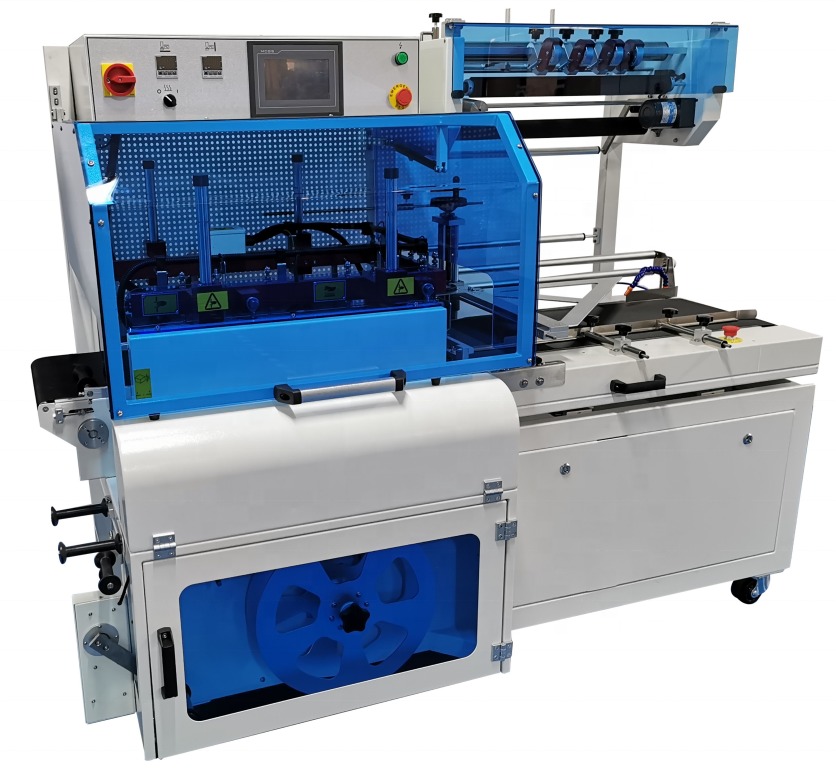

Macchina per la sigillatura laterale servo
EBREO
Le saldatrici laterali e le saldatrici con barra a L sono entrambe macchine termoretraibili, ma soddisfano esigenze produttive diverse. Capire la differenza è il primo passo per scegliere la giusta attrezzatura.
Macchina per la sigillatura laterale (questa pagina) |
Sigillante per barra a L |
|
|---|---|---|
Metodo di sigillatura |
Saldatura laterale longitudinale continua + saldatura trasversale |
Il telaio di tenuta a forma di L taglia simultaneamente tutti e quattro i lati |
Lunghezza del prodotto |
Illimitato: sigillato continuamente mentre il prodotto si muove |
Limitato dalle dimensioni del telaio di tenuta (tipicamente ≤500 mm) |
Ideale per |
Prodotti lunghi, prodotti a lunghezza variabile, linee continue ad alta velocità |
Prodotti medio-corti di dimensioni costanti |
Velocità |
Trasportatore fino a 30 m/min (≈50 pacchi/min per prodotti corti) |
20–40 pacchi/min (movimento intermittente) |
Tipi di pellicola |
POF, PE, PVC |
POF, PE, PVC |
Applicazioni tipiche |
Pavimentazioni, profili, scatole per e-commerce, tessili, multipack |
Scatole, vassoi, libri, elettronica, cosmetici |
Scegli una sigillatrice laterale quando i tuoi prodotti sono lunghi, di lunghezza variabile o hai bisogno di un'uscita continua ad alta velocità. Scegli una sigillatrice con barra a L quando i tuoi prodotti hanno dimensioni uniformi e si adattano a un telaio di sigillatura standard. Vedi anche: Macchina sigillatrice JEWSHIN L-Bar (A5645) | Sigillatrice verticale a L (ZF-A6352)
Il coltello sigillante longitudinale scorre continuamente lungo il trasportatore. Che il tuo prodotto sia lungo 100 mm o 2.000 mm, questa macchina lo sigilla con un movimento continuo senza fermarsi. La lunghezza del prodotto è limitata solo dalla lunghezza del trasportatore e del tunnel, non dal meccanismo di sigillatura. Questo è il vantaggio fondamentale della tecnologia di sigillatura laterale rispetto alla sigillatura con barra a L, in cui ciascun prodotto deve essere inserito in un telaio fisso.
Dotato di un PLC Inovance (Huichuan) e di un servosistema , il movimento di sigillatura è preciso e veloce. La velocità del trasportatore raggiunge i 30 metri al minuto , significativamente più veloce delle macchine pneumatiche che si basano su cilindri ad aria. Il servocontrollo fornisce inoltre una pressione di tenuta costante su tutta la gamma di velocità, che i sistemi pneumatici non possono mantenere a velocità più elevate. Per le linee di produzione che utilizzano prodotti di dimensioni miste, il servosistema regola automaticamente i parametri di sigillatura tramite la selezione della ricetta sul touch screen.
Il coltello sigillante è protetto dai sensori optoelettronici tedeschi SICK . Se il sensore rileva un oggetto (o una mano) sotto la lama, interrompe immediatamente il taglio, evitando lesioni e danni al prodotto. Questa è una caratteristica di sicurezza fondamentale per gli ambienti di produzione in cui gli operatori interagiscono con la macchina durante il cambio formato e la manutenzione. Il sensore SICK è un componente di sicurezza di livello industriale ampiamente utilizzato nei macchinari europei, che supporta la conformità CE.
La taglierina è realizzata in acciaio legato resistente alle alte temperature con rivestimento in Teflon DuPont . Ciò garantisce una tenuta forte e pulita senza che la pellicola si attacchi alla lama: un punto di guasto comune sulle macchine più economiche in cui residui di adesivo si accumulano sulla lama e peggiorano la qualità della tenuta nel tempo. Il rivestimento in Teflon prolunga inoltre la durata della lama e riduce la frequenza di manutenzione.
Un sistema automatico di avvolgimento degli scarti di film, controllato da sensori, raccoglie in continuo il lembo di film rifilato. Ciò mantiene l'area di lavoro pulita e impedisce ai residui di pellicola di interferire con il processo di sigillatura o di restringimento: una caratteristica pratica per la produzione continua ad alta velocità.
Costruita con un telaio per impieghi gravosi e un design di trasmissione collaudato, la sigillatrice laterale è progettata per una durata di servizio normale di circa 10 anni con carichi di produzione di routine: è una macchina di livello industriale, non un'unità per impieghi leggeri.
La saldatrice laterale è abbinata al tunnel di termoretrazione 5030LW , progettato per offrire prestazioni di retrazione costanti per un'ampia gamma di dimensioni di prodotti e tipi di film.
Il tunnel 5030LW è dotato di una finestra di ispezione visiva, che consente agli operatori di monitorare il processo di retrazione in tempo reale. Ciò è particolarmente utile quando si imposta un nuovo prodotto o tipo di pellicola: gli operatori possono vedere come la pellicola si sta contraendo e regolare la temperatura o la velocità del trasportatore senza fermare la linea per ispezionare le confezioni finite.
Il tunnel utilizza un isolamento in lana di roccia a doppio strato per trattenere il calore all'interno della camera, riducendo il consumo di energia e mantenendo l'ambiente dell'officina più fresco. Per le strutture che utilizzano il tunnel di termoretrazione per turni prolungati, ciò riduce direttamente i costi operativi e migliora il comfort dell'operatore.
Il riscaldamento è fornito da elementi riscaldanti in acciaio inossidabile per una maggiore durata e una distribuzione uniforme del calore. La temperatura è controllata da un controller Autonics con un intervallo di 0–200°C, fornendo una gestione precisa della temperatura per diversi tipi di film: POF si restringe tipicamente a 130–160°C, PE a 160–200°C e PVC a 120–150°C.
Parte 1: Macchina per la sigillatura laterale servo
Parametro |
Specifica |
|---|---|
Modello |
Sigillante laterale JX (servoguidato) |
Dimensioni massime del prodotto (L+A) |
L + A < 400 mm |
Altezza massima del prodotto |
H < 170 mm |
Lunghezza del prodotto |
Illimitato (saldatura continua) |
Velocità del trasportatore |
30 metri/min |
Materiale del coltello sigillante |
Acciaio legato ad alta temperatura, rivestimento DuPont Teflon (antiaderente) |
Sistema di sicurezza |
Protezione optoelettronica per coltelli tedesca SICK |
Gestione dei rifiuti di pellicola |
Avvolgimento automatico degli scarti di pellicola controllato da sensori |
Dimensioni della macchina (L×L×A) |
1800×1000×1536mm |
Alimentazione elettrica |
220 V, 3KW |
Parte 2: Tunnel termorestringente 5030LW
Parametro |
Specifica |
|---|---|
Modello |
5030LW |
Dimensioni della camera del tunnel (L×L×A) |
1500×500×300 millimetri |
Elementi riscaldanti |
Acciaio inossidabile |
Intervallo di temperatura |
0–200°C (controllore Autonico) |
Isolamento |
Lana di roccia a doppio strato (efficiente dal punto di vista energetico) |
Finestra visiva |
Sì (monitoraggio delle differenze inventariali in tempo reale) |
Alimentazione elettrica |
380 V, trifase, 16 KW |
Dimensioni della macchina (L×L×A) |
1800×1100×1250 millimetri |
Prezzo della linea completa: la saldatrice laterale e il tunnel di termoretrazione sono venduti come linea completa. Contattaci per un preventivo combinato: gli ingegneri JEWSHIN confermeranno la giusta lunghezza del tunnel e la configurazione del trasportatore in base alle dimensioni del prodotto e all'output target.
La confezionatrice termoretraibile con saldatura laterale è il più flessibile tra i modelli di confezionatrice termoretraibile, scelta da confezionatori e produttori a contratto che necessitano di avvolgere un'ampia varietà di prodotti su un'unica linea.
Industria |
Prodotti Tipici |
Perché un sigillante laterale? |
|---|---|---|
Commercio elettronico e logistica |
Cartoni e scatole di varie dimensioni |
Nessun limite di lunghezza: gestisce dimensioni SKU miste senza modifiche alla cornice; ideale per i centri logistici che gestiscono diverse gamme di prodotti |
Materiali da costruzione |
Fasci di pavimenti in legno, profili in alluminio, pannelli per porte, tubi in PVC, pannelli isolanti |
Prodotti lunghi che superano i limiti del telaio della sigillatrice con barra a L; sigillatura continua per profili fino a 2 metri+ |
Tessili per la casa |
Moquette arrotolate, tappeti, rotoli di tessuto, set di tende, pile di asciugamani |
Prodotti lunghi o laminati che necessitano di protezione con pellicola a tutta lunghezza; Opzione pellicola PE per pacchi pesanti |
Cibo e bevande |
Cartoni multipack, confezioni in vassoio, confezioni da 6/12 bottiglie di acqua, fardelli di prodotti in scatola |
Uscita continua ad alta velocità per l'impacchettamento multipack; Pellicola POF per imballaggi pronti per la vendita al dettaglio per uso alimentare |
Stampa ed editoria |
Pile di riviste, pacchi di libri, pile di calendari, pacchi di giornali |
Pile a lunghezza variabile gestite senza regolazione del telaio; finitura termoretraibile pulita per l'esposizione al dettaglio |
Illuminazione e vetro |
Tubi luminosi a LED, tubi fluorescenti, pacchi di pannelli in vetro |
Prodotti lunghi e fragili che necessitano di protezione con pellicola su tutta la superficie prima della spedizione |
Hardware e industriale |
Set di guarnizioni, kit di utensili, profilati metallici, avvolgicavo, bundle di ferramenta |
Dimensioni di prodotti misti su un'unica riga; involucro termoretraibile a prova di manomissione per imballaggi di hardware per la vendita al dettaglio |
Prodotti chimici quotidiani e beni di consumo |
Multipack di carta velina, fardelli di bottiglie di detersivo, confezioni da 6/12 di carta igienica |
Opzione film PE per pacchi pesanti; confezionamento multipack ad alta velocità per beni di consumo |
Film termoretraibili compatibili:
POF (poliolefina): più comune per gli imballaggi per la vendita al dettaglio: elevata trasparenza, adatto agli alimenti, si restringe a 130–160°C
PE (polietilene): fardatura resistente per materiali da costruzione e confezioni multiple di grandi dimensioni - si restringe a 160–200°C
PVC: opzione economicamente vantaggiosa per applicazioni non alimentari: si restringe a 120–150°C
Non sei sicuro di quale pellicola utilizzare? Leggi la nostra guida: Pellicola termoretraibile, pellicola termoretraibile o insaccatrice: quale metodo di imballaggio è adatto al tuo prodotto?
Componente |
Marca |
Origine |
|---|---|---|
PLC e servoazionamento/motore |
Inovance (Huichuan) |
Cina (marchio leader nell’automazione) |
Sensore di sicurezza (protezione coltello) |
MALATO |
Germania |
Rivestimento del coltello sigillante |
DuPont Teflon |
U.S.A. |
Regolatore di temperatura |
Autonica |
Corea del Sud |
Elementi riscaldanti |
Acciaio inossidabile |
— |
Schermo tattile |
Weinview |
Cina (alta risoluzione) |
Sensori e relè |
Omron |
Giappone |
Cuscinetti |
NSK /HRB |
Giappone/Cina |
Componenti pneumatici |
AirTAC |
Taiwan |
Motore |
JSCC |
Cina (motore di precisione) |
Si tratta di marchi standard del settore con pezzi di ricambio disponibili a livello globale: il tuo team di manutenzione può procurarsi i pezzi di ricambio localmente nella maggior parte dei paesi senza dipendere esclusivamente da JEWSHIN.
La saldatrice laterale e il tunnel di termoretrazione sono progettati per integrarsi in una linea di confezionamento completa:
Alimentazione a monte: trasportatore di alimentazione del prodotto, alimentatore a frizione per l'alimentazione del prodotto ordinato o stazione di caricamento manuale
Alimentazione della pellicola: pellicola piegata al centro o pellicola a rotolo singolo con correzione automatica della deviazione
Saldatura: Saldatura laterale continua + saldatura trasversale tra i pacchi
Retrazione: tunnel 5030LW con controllo preciso della temperatura
Codifica batch: integrazione con stampante Inkjet (TIJ/CIJ) o TTO per la codifica di data/lotto su pellicola
A valle: trasportatore di raffreddamento → sistema di conteggio → formatore di cartoni → incartonatrice
Per gli acquirenti che costruiscono una linea di confezionamento termoretraibile completa, gli ingegneri JEWSHIN possono progettare il layout completo: dall'ingresso del prodotto all'uscita sigillata, termoretratta e astucciata.
Vedi anche: Categoria Macchine termoretraibili per sigillatura angolare e sigillatura laterale | Sigillante con barra a L (A5645) | Sigillatrice verticale a L (ZF-A6352)
Parametro |
Gamma personalizzabile |
|---|---|
Larghezza/altezza del prodotto |
Confermato per le dimensioni del prodotto all'interno della gamma di macchine (L+H < 400 mm, H < 170 mm) |
Larghezza del trasportatore |
Adattabile alla gamma di prodotti |
Ridurre la lunghezza del tunnel |
Tunnel esteso disponibile per prodotti più lunghi o maggiore produttività |
Tipo di pellicola |
Compatibile con POF/PE/PVC |
Integrazione opzionale |
Codifica a getto d'inchiostro/TIJ/TTO, etichettatura, trasportatore di raffreddamento, conteggio |
Voltaggio |
Standard 220V (saldatrice); 380V trifase (tunnel); 110V/415V su richiesta |
Marchio della macchina |
Il tuo logo sul corpo macchina e sul pannello di controllo |
Colore della macchina |
Personalizzabile |
Garanzia completa della macchina di 1 anno con parti di ricambio gratuite durante il periodo di garanzia
Supporto per la manutenzione a vita : JEWSHIN fornisce assistenza tecnica per l'intera vita utile della macchina
Formazione gratuita per i tecnici : il nostro tecnico guida il tuo team attraverso l'installazione, il funzionamento e la manutenzione fino a quando non sarà in grado di gestire la macchina in modo indipendente
Supporto remoto in inglese 24 ore su 24, 7 giorni su 7 tramite videochiamata, disponibile in tutti i fusi orari
Installazione e messa in servizio all'estero : disponibile su richiesta per gli acquirenti che preferiscono l'avvio in loco
Fornitura di pezzi di ricambio a lungo termine : componenti originali in stock, inclusi sensori SICK, servoparti Inovance e coltelli sigillanti rivestiti in teflon
Che cos'è una macchina termoretraibile a saldatura laterale e in cosa differisce da una sigillatrice con barra a L?
Una macchina fardellatrice a saldatura laterale forma una saldatura longitudinale continua lungo un lato del prodotto, quindi effettua una saldatura trasversale tra i pacchi per separarli. A differenza di una sigillatrice con barra a L, che utilizza un telaio di saldatura a forma di L che limita la lunghezza del prodotto alle dimensioni del telaio, una sigillatrice laterale non ha limiti di lunghezza: il coltello sigillante funziona continuamente. Ciò rende le saldatrici laterali la scelta preferita per prodotti lunghi (pavimentazioni, profili, tessuti arrotolati), prodotti a lunghezza variabile e linee di produzione continua ad alta velocità.
Cosa significa lunghezza illimitata del prodotto?
Il coltello sigillante longitudinale scorre continuamente lungo il trasportatore. Che il tuo prodotto sia lungo 100 mm o 2.000 mm, la macchina lo sigilla con un movimento continuo senza fermarsi. La lunghezza del prodotto è limitata solo dalla lunghezza del trasportatore e del tunnel, non dal meccanismo di sigillatura. Questo è il vantaggio principale rispetto alle sigillatrici con barra a L, che richiedono che il prodotto si inserisca all'interno di un telaio di sigillatura fisso.
Quali tipi di film termoretraibile sono compatibili con questa macchina?
La macchina è compatibile con film termoretraibili POF (poliolefina), PE (polietilene) e PVC. Il POF è il più comune per gli imballaggi al dettaglio grazie alla sua trasparenza e alle proprietà di sicurezza alimentare. Il PE viene utilizzato per l'impacchettamento industriale pesante. Il coltello sigillante è dotato di un rivestimento in Teflon DuPont che impedisce alla pellicola di attaccarsi durante il processo di sigillatura, garantendo sigillature pulite su tutti i tipi di pellicola.
Qual è la velocità del trasportatore e quanti pacchi al minuto può gestire?
La velocità del trasportatore raggiunge i 30 metri al minuto, azionata da un servosistema Inovance. I pacchi effettivi al minuto dipendono dalla lunghezza e dalla spaziatura del prodotto: i prodotti più corti possono raggiungere fino a 50 pacchi/min, mentre i prodotti più lunghi (ad esempio, strisce di pavimentazione da 1 metro) eseguiranno naturalmente meno pacchi al minuto ma manterranno la stessa velocità del trasportatore. Il servocomando garantisce una qualità di tenuta costante a tutte le velocità.
Quali caratteristiche di sicurezza ha la saldatrice laterale?
La macchina utilizza sensori optoelettronici tedeschi SICK per la protezione dei coltelli. Se il sensore rileva un oggetto (o una mano) sotto la lama saldante, interrompe immediatamente il taglio, prevenendo lesioni e danni al prodotto. Questa è una caratteristica di sicurezza fondamentale per gli ambienti di produzione in cui gli operatori interagiscono con la macchina durante il cambio formato e la manutenzione.
La macchina è in grado di gestire prodotti di dimensioni diverse senza lunghi cambi di formato?
SÌ. Il sistema di saldatura laterale accoglie prodotti con larghezza più altezza inferiore a 400 mm e altezza inferiore a 170 mm. Le regolazioni di larghezza e altezza non richiedono attrezzi e la posizione di saldatura servocontrollata viene impostata tramite il touch screen. Per le linee di produzione che utilizzano prodotti di dimensioni miste (comuni nell'e-commerce e negli imballaggi per conto terzi), la sigillatrice laterale è significativamente più flessibile di una sigillatrice con barra a L, che richiede modifiche al telaio per le diverse dimensioni del prodotto.
Cos'è il tunnel di termoretrazione 5030LW e posso utilizzare un tunnel diverso?
Il 5030LW è un tunnel di termoretrazione con una camera da 1500 × 500 × 300 mm, elementi riscaldanti in acciaio inossidabile e un regolatore di temperatura Autonics (0–200°C). È dotato di isolamento in lana di roccia a doppio strato per l'efficienza energetica e di una finestra visiva per il monitoraggio in tempo reale. Sono disponibili lunghezze di tunnel estese per prodotti più lunghi o produttività più elevata: gli ingegneri JEWSHIN confermeranno la giusta dimensione del tunnel in base alle dimensioni del prodotto e alla velocità della linea.
La macchina può integrarsi con le apparecchiature a monte e a valle?
SÌ. La sigillatrice laterale si collega ai trasportatori di alimentazione del prodotto a monte, agli alimentatori a frizione o alle stazioni di caricamento manuale. A valle, si integra con trasportatori di raffreddamento, sistemi di conteggio, codificatori batch a getto d'inchiostro/TIJ/TTO, formatrici di cartoni e imballatrici. JEWSHIN è in grado di progettare il layout completo della linea dall'ingresso del prodotto all'uscita sigillata, ristretta e astucciata.
Di quale alimentazione ha bisogno la macchina?
La saldatrice laterale richiede 220 V, 3 KW. Il tunnel di termoretrazione 5030LW richiede 380 V, trifase, 16 KW. La tensione può essere personalizzata per adattarsi alla rete elettrica locale (110 V/415 V su richiesta).
Fornite installazione, formazione e servizio post-vendita?
Sì: guida all'installazione online, formazione gratuita dei tecnici finché il tuo team non opera con sicurezza, manuale utente in inglese, garanzia di 1 anno, manutenzione a vita, supporto remoto in inglese 24 ore su 24, 7 giorni su 7 e servizio di tecnici esteri su richiesta.
JEWSHIN offre opzioni OEM o personalizzate?
SÌ. La larghezza del trasportatore, la lunghezza del tunnel, la compatibilità del tipo di pellicola, l'integrazione opzionale di codifica/etichettatura, la tensione, il marchio e il colore della macchina possono essere personalizzati in base alle vostre specifiche.
Comunicaci le dimensioni del tuo prodotto (larghezza × lunghezza × altezza), tipo di pellicola (POF/PE/PVC) e output target: i nostri ingegneri confermeranno la corretta configurazione della sigillatrice laterale e del tunnel e invieranno un preventivo di fabbrica entro 24 ore.
[ Richiedi un preventivo in fabbrica → ]
Non sei sicuro che una sigillatrice laterale o una sigillatrice con barra a L sia adatta al tuo prodotto? Inviaci le dimensioni del tuo prodotto e ti consiglieremo il giusto tipo di macchina. Preferisci vederlo prima? Inviaci un campione ed eseguiremo un test gratuito sul sigillante laterale e ti invieremo il video prima di impegnarti.
