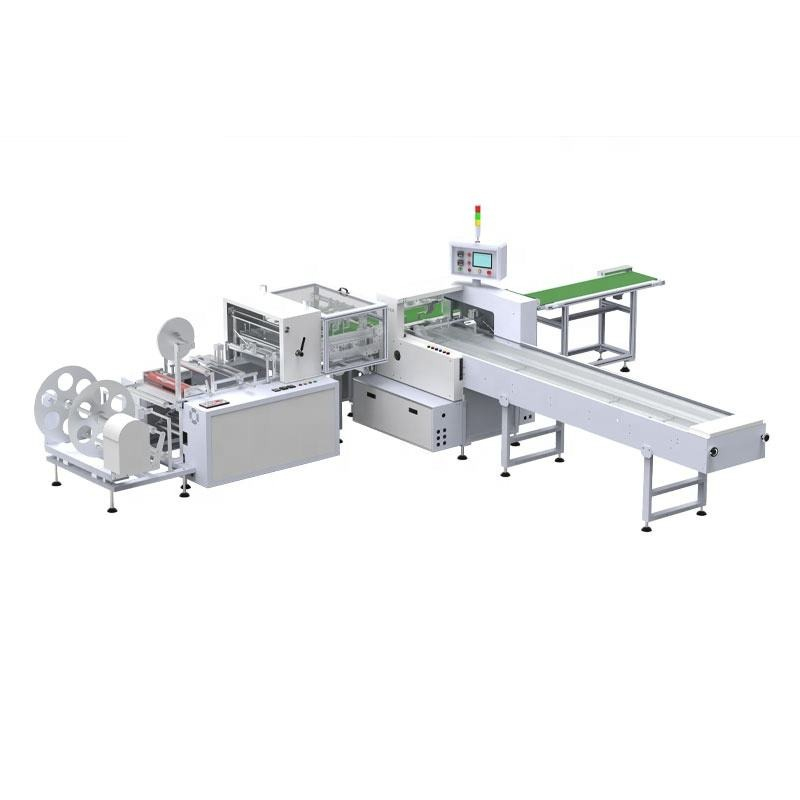

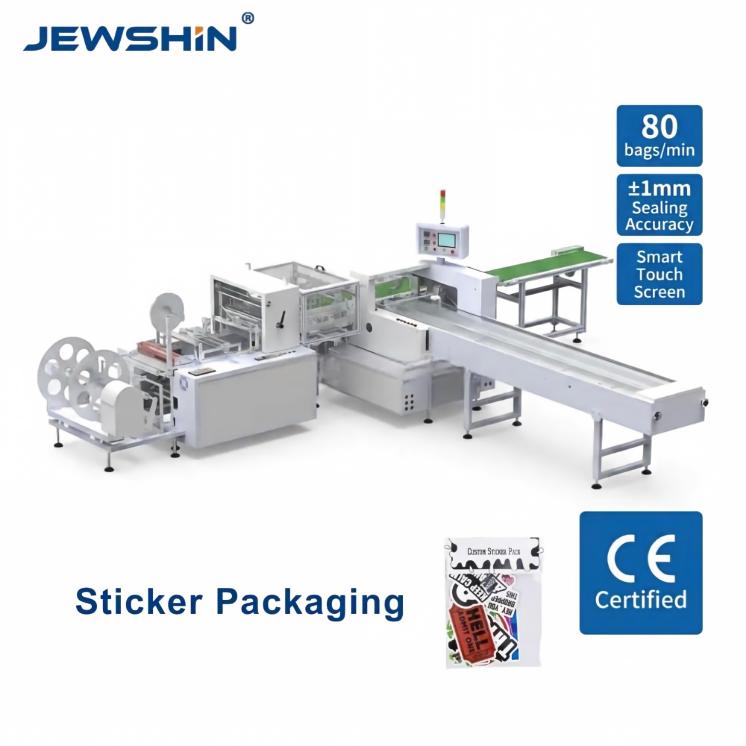

JX30-35 Automatische Hochgeschwindigkeitsverpackungsmaschine für Karten und Umschläge

Hauptmerkmale der Hochgeschwindigkeits-Verpackungsmaschine JX30-35

Intelligentes Anti-Leer-System „Kein Produkt, kein Beutel“.

Der JX30-35 verwendet fortschrittliche Sensoren am Produkteinzug, um zu erkennen, ob ein Produkt vorhanden ist, bevor die Folie vorgeschoben wird. Wenn in der Zufuhrlinie eine Lücke auftritt – eine fehlende Karte, ein leerer Zufuhrschlitz – stoppt die Folie und es wird kein Beutel gebildet. Bei einer kontinuierlichen Produktion von einem Jahr werden dadurch Tausende verschwendeter Beutel vermieden und die Kosten für die OPP-Folien-Verbrauchsmaterialien werden direkt gesenkt. In Kombination mit der automatischen Bahnführungsabweichungskorrektur sorgt die Maschine dafür, dass die Folie während des gesamten Laufs ausgerichtet bleibt, wodurch schiefe Versiegelungen und Produktverluste reduziert werden.

Zwei Versiegelungsmodi: Selbstklebend und Heißschneiden

Eine Maschine beherrscht zwei Beutelverschließmethoden:

• Selbstklebemodus: Zieht den Klebestreifen ab und faltet die Klappe, um einen wiederverschließbaren Beutel zu erhalten – das Standardformat für rote Umschläge, Grußkarten und Einzelhandelsbriefpapier, bei dem der Endkäufer den Beutel möglicherweise wieder öffnen möchte.

• Hot-Cut-Modus (Heißsiegelmodus): Schneidet die Folienkante heiß, um eine saubere, dauerhafte und manipulationssichere Versiegelung zu erzielen – bevorzugt für Bedienungsanleitungen, Garantiekarten und Produkte, die versiegelt beim Endbenutzer ankommen müssen.

JEWSHIN bestätigt die Versiegelungskonfiguration mit jedem Käufer auf der Grundlage des Beutelstils und der Produktspezifikation. Wenn Ihre Produktion beide Dichtungstypen für verschiedene SKUs erfordert, kann dies bei der Auftragsspezifikation besprochen werden.

Integration des Inline-Etikettiersystems (<2 mm Präzision)

Der JX30-35 kann mit einer integrierten Etikettierstation konfiguriert werden, die Aufkleber (Barcodes, Werbeetiketten, Markensiegel) vor dem Einpacken auf das Produkt aufbringt – nicht erst danach. Die Positionierungsgenauigkeit liegt bei 2 mm , sodass die Etiketten im fertigen Beutel gerade bleiben und nicht schief verlaufen, was bei der Etikettierung nach dem Beutel häufig zu Beschwerden führt. Durch die Reihenfolge „Zuerst Etikettieren, dann Beutel“ entfällt in Ihrer Linie auch eine separate Etikettierarbeitsstation.

Steuerung auf Industrieniveau: Inovance Servo- und Omron-Sensoren

Die Maschine wird von einem SPS- und Servosystem von Inovance – einer führenden Marke für industrielle Automatisierung – angetrieben, gepaart mit einem hochauflösenden Touchscreen von Weinview für die Rezeptverwaltung und -bedienung. Sensoren und Relais stammen von Omron (Japan) , Lager von NSK (Japan) und pneumatische Komponenten von AirTAC (Taiwan) . Hierbei handelt es sich um branchenübliche Marken, die für Präzision und weltweit verfügbare Ersatzteile bekannt sind und eine langfristige Wartbarkeit gewährleisten.

Öffnen des Vakuumsaugbeutels und Zurücksetzen mit einer Taste

• Vakuum-Saugöffnung: Verwendet einen Saugmechanismus, um die vorgefaltete Beutelöffnung zu öffnen, wodurch die Anpassung der Beutelbreite schneller erfolgt – im Vergleich zu mechanischen Fingersystemen, die mehr manuelle Abstimmung erfordern, sind nur drei Anpassungen erforderlich, um eine neue Beutelbreite erneut zu testen.

• Ein-Tasten-Reset und bidirektionale Steuerung: Ein einziger Knopf setzt die Maschine zurück, und die bidirektionale Positionierungssteuerung ermöglicht ein schnelles Debuggen und Beseitigen von Staus. Bediener verbringen weniger Zeit mit der Optimierung und mehr Zeit mit dem Betrieb.

• Rezeptspeicherfunktion: Produktparameter für Dutzende SKUs werden als Rezepte gespeichert. Der Wechsel von „kleiner Grußkarte“ zu „großem Dokumentenumschlag“ erfolgt über die Touchscreen-Auswahl in Sekundenschnelle.

10 Jahre Design-Lebensdauer mit Premium-Komponenten

Der JX30-35 verfügt über einen robusten Rahmen und ein bewährtes Antriebsdesign und ist für eine normale Lebensdauer von etwa 10 Jahren unter routinemäßiger Produktionsbelastung ausgelegt – eine industrielle automatische Verpackungsmaschine, kein leichtes Tischgerät. Bei der Komponentenauswahl wird die mittlere Zeit zwischen Ausfällen in der kontinuierlichen Produktion priorisiert.

Wie es funktioniert

Produktzuführung → Beutel-/Folienöffnung (vakuumunterstützt) → Produktbeladung → Selbstklebende Klappenversiegelung / Heißschnittversiegelung → Zählen und Ausgeben

Die vakuumunterstützte Öffnungsstruktur öffnet die Öffnung des vorgefalteten Beutels, das Zuführsystem lädt das flache Produkt und die ausgewählte Verschließeinheit verschließt die Verpackung – der Zyklus ist mit 40–60 Stück pro Minute abgeschlossen. Eine integrierte Zählspeicherfunktion zeichnet die Stückzahlen genau auf und führt die gezählten Chargen direkt Ihrer Sammel- oder Kartonierstation zu.
Technische Spezifikationen

Zwei Modelle, eine Kaufentscheidung. Der JX30-35 verarbeitet kleinere Beutel (100–280 mm breit) mit höherer Geschwindigkeit (40–60 Stück/Min) – geeignet für Karten, Anhänger und Standardbriefpapier. Der JX35-50 verarbeitet größere Beutel (280–350 mm breit, bis zu 480 mm lang) mit 15–30 Stück/Minute – für größere Broschüren, Dokumentenmappen und übergroße Druckprodukte. Teilen Sie uns Ihre Produktabmessungen und die gewünschte Leistung mit und unsere Ingenieure werden Ihnen das richtige Modell bestätigen.

Hinweis: Abmessungen und Leistung sind in metrischen Einheiten angegeben. Imperiale Umrechnungen (Zoll, HP) sind im herunterladbaren Datenblatt verfügbar.

Produktanwendungen

Der JX30-35 ist für flache Produkte mit regelmäßigen Abmessungen in verschiedenen Branchen konzipiert:

Kompatible Folie: Vorgefaltete OPP- und selbstklebende OPP-Rollfolie (0,035–0,05 mm), mit oder ohne Zungenöffnung. Polybeutel- und PE-Konfigurationen auf Anfrage erhältlich.

Hinweis zum Anwendungsbereich: Diese Maschine ist für normale Flachblechprodukte konzipiert. Für das Befüllen von losen Produkten, Pulvern oder Flüssigkeitsbeuteln ist ein spezielles Füll- und Verschließgerät die geeignete Ausrüstung – Kontaktieren Sie JEWSHIN und wir empfehlen Ihnen die richtige Leitung.

Konfiguration von Premium-Markenkomponenten

Wir verstecken unsere Komponenten nicht. Wir verwenden das Beste, um Ihre Sicherheit zu gewährleisten:

Dabei handelt es sich um branchenübliche Marken mit weltweit verfügbaren Ersatzteilen – Ihr Wartungsteam kann in den meisten Ländern Ersatzteile vor Ort beschaffen, ohne sich ausschließlich auf JEWSHIN verlassen zu müssen.

Konzipiert für den Anschluss an eine vollständige Verpackungslinie

Der JX30-35 funktioniert selten alleine. Es ist für die Integration mit vor- und nachgelagerten Geräten konzipiert, um eine vollständige automatische Zuführ-, Absack-, Zähl- und Kartonierungslinie aufzubauen:

• Voreinspeisung: Reibungszuführung/Kartenspender – sortiert, zählt und führt einzelne Karten oder gestapelte Sätze im richtigen Abstand in den JX30-35 ein

• Etikett vor dem Einpacken: Inline-Etikettierstation, Etikett wird vor dem Einpacken angebracht, Positionierungsgenauigkeit ≤2 mm

• Chargencodierung: Inkjet- (TIJ/CIJ) oder TTO-Druckerintegration für Datumscodierung oder Chargenmarkierung auf Film

• Nachgeschaltet: Förder- und Zählsystem → Kartonaufrichter → Sammelpacker

Für Käufer, die derzeit einen manuellen Schritt zum Einpacken von Karten ausführen und die vollständige Zuführ-, Einbeutel- und Kartonierungssequenz automatisieren möchten, können die Ingenieure von JEWSHIN das komplette Linienlayout entwerfen – nicht nur die einzelne Maschine.

Siehe auch: Kategorie „Umschlagverpackungsmaschinen“. | Kategorie Kartenverpackungsmaschinen

Anpassung (OEM/ODM)

Kundendienst

• 1 Jahr Vollgarantie auf die Maschine mit kostenlosen Ersatzteilen während der Garantiezeit

• Lebenslanger Wartungssupport – JEWSHIN bietet technische Unterstützung für die gesamte Lebensdauer der Maschine

• Kostenlose Technikerschulung – unser Techniker führt Ihr Team durch Installation, Betrieb und Wartung, bis es die Maschine selbstständig bedienen kann

• Englischer Fernsupport rund um die Uhr per Videoanruf – in allen Zeitzonen verfügbar

• Installation und Inbetriebnahme im Ausland – auf Anfrage für Käufer verfügbar, die die Inbetriebnahme vor Ort bevorzugen

• Langfristige Ersatzteilversorgung – Originalkomponenten für die JX30-35-Reihe auf Lager

Häufig gestellte Fragen

Wie spart das No-Product-No-Bag-System Folie?
Der JX30-35 verwendet fortschrittliche Sensoren, um das Vorhandensein von Produkten am Eingang zu erkennen. Wenn eine Lücke entsteht – eine fehlende Karte, ein leerer Einzugsschlitz – stoppt der Folienvorschub sofort und es wird kein Beutel gebildet. Dadurch wird über ein Jahr kontinuierlicher Produktion verhindert, dass Tausende von leeren Beuteln produziert und entsorgt werden, was die Kosten für OPP-Folien-Verbrauchsmaterialien direkt senkt.

Kann diese Maschine sowohl selbstklebende als auch heißversiegelte Beutel verarbeiten?
Ja. Der JX30-35 unterstützt zwei Versiegelungskonfigurationen in einer Maschine: selbstklebende Laschenversiegelung (abziehen und verschließen, wiederverschließbar, ideal für rote Päckchen und Grußkarten) und Heißschnitt-Heißversiegelung (permanente, manipulationssichere Versiegelung für Bedienungsanleitungen und Garantiekarten). JEWSHIN bestätigt die Versiegelungskonfiguration mit jedem Käufer auf der Grundlage des Beutelstils und der Produktanforderungen.

Was ist der Unterschied zwischen den Modellen JX30-35 und JX35-50?
Der JX30-35 verarbeitet kleinere Beutel (100–280 mm breit, bis zu 300 mm lang) mit 40–60 Stück/Minute – geeignet für Karten, Anhänger und Standardbriefpapier. Der JX35-50 verarbeitet größere Beutel (280–350 mm breit, bis zu 480 mm lang) mit 15–30 Stück/Minute – für größere Broschüren, Dokumentenmappen und übergroße Druckprodukte. Wählen Sie basierend auf Ihrer Produktgröße und dem erforderlichen Durchsatz.

Welche Produkte kann die Verpackungsmaschine JX30-35 verpacken?
Der JX30-35 ist für flache Produkte mit normaler Größe konzipiert: Grußkarten, rote Umschläge (Hongbao), Postkarten, Notizbücher, Bedienungsanleitungen, Garantiekarten, Dokumententaschen, Anhängeetiketten, Socken, Handschuhe und flach verpackte Unterwäsche. Für lose Produkte, Pulver oder Flüssigkeiten ist ein spezielles Füll- und Verschließgerät erforderlich.

Wie schnell kann der Beutel verpackt werden und kann die Beutelbreite angepasst werden?
Die Geschwindigkeit liegt je nach Modell und Beutelgröße zwischen 40 und 60 Stück pro Minute (JX30–35) oder 15–30 Stück/Minute (JX35–50). Die Beutelbreite ist innerhalb des Maschinenbereichs einstellbar. Die Vakuum-Saugöffnung erfordert nur etwa drei Beutel, um eine neue Breite auszutesten – so wird der Wechsel zwischen den SKUs in Minuten und nicht in Stunden gemessen.

Kann die Verpackungsmaschine in eine Etikettiermaschine oder einen Drucker integriert werden?
Ja. Der JX30-35 kann mit einer Inline-Etikettierstation konfiguriert werden, die vor dem Verpacken Etiketten mit einer Positionierungsgenauigkeit von 2 mm auf das Produkt aufbringt. Es unterstützt auch Inkjet- (TIJ/CIJ) oder TTO-Codierung für den Stapeldruck auf Folie und lässt sich mit vorgeschalteten Friktionszuführungen und nachgeschalteten Förderbändern, Theken und Kartonaufrichtern verbinden.

Wie genau ist die Zählung?
Die integrierte Zählspeicherfunktion zeichnet die Stückzahlen genau auf, sodass die verpackten Produkte in Chargen mit festen Mengen gestapelt werden können – praktisch für die Sammlung und die anschließende Kartonierung ohne manuelles Nachzählen.

Welchen Film verwendet der JX30-35 und woher beziehe ich ihn?
Standardfolie ist vorgefaltetes OPP mit Zungenöffnung (0,035–0,05 mm), erhältlich bei den meisten OPP-Folienlieferanten in China und international. Auch Flachbeutelfolie (ohne Lasche) wird unterstützt. JEWSHIN kann kompatible Folienspezifikationen basierend auf Ihren Taschenabmessungen empfehlen.

Welche Stromversorgung und welchen Luftdruck ist erforderlich?
Standardkonfiguration: 380 V, 50 Hz (13 kW für den JX30-35, 15 kW für den JX35-50), mit Luftversorgungsdruck von 0,6–0,8 MPa. Die Spannung kann an Ihr lokales Stromnetz angepasst werden (220 V/110 V/415 V auf Anfrage).

Ist diese Maschine für Lebensmittelbeutel oder flüssige Produkte geeignet?
Nein – diese Maschine ist für normale Flachdruckprodukte und Schreibwaren konzipiert, nicht für das Befüllen von Beuteln mit flüssigen, pulverförmigen oder losen Produkten. Für diese Anwendungen ist eine spezielle Füll- und Verschließmaschine für Flüssigkeiten oder Pulver die richtige Ausrüstung.

Bieten Sie Installation, Schulung und Kundendienst an?
Ja – Online-Installationsanleitung, kostenlose Technikerschulung, bis Ihr Team sicher arbeitet, ein englisches Benutzerhandbuch, eine 1-jährige Garantie, lebenslange Wartung, 24/7-Fernsupport in englischer Sprache und auf Anfrage Technikerservice im Ausland.

Bietet JEWSHIN OEM- oder kundenspezifische Optionen an?
Ja. Beutelgröße, Versiegelungsmethode (selbstklebend / heißgeschnitten / beides), Folienformat, optionale Etikettierungs- und Codierungsintegration, Spannung, Branding und Maschinenfarbe können alle nach Ihren Vorgaben angepasst werden.

Fordern Sie ein Angebot für den JX30-35 an

Teilen Sie uns Ihre Produktabmessungen (Breite × Länge × Höhe), den Beuteltyp (selbstklebend oder heißgeschnitten), die Zielleistung und die Zielmarktspannung mit – unsere Ingenieure bestätigen das richtige Modell (JX30-35 oder JX35-50) und senden Ihnen innerhalb von 24 Stunden ein Werksangebot.

[ Holen Sie sich ein Werksangebot → ]

Möchten Sie die Maschine lieber zuerst in Aktion sehen? Senden Sie uns ein Muster Ihres Produkts und wir führen einen kostenlosen Test mit dem JX30-35 durch und senden Ihnen das Video, bevor Sie sich verpflichten.

[Senden Sie Muster zum kostenlosen Testen → ]
