ブランド: JEWSHIN | モデル: JX-L080 | カートンサイズ: H80–250mm × W30–150mm × D20–80mm | 速度: 30 ～ 60 個/分 | 認証: CE / ISO / RoHS
カートンを手作業で組み立て、積み込み、封をすることは、包装ラインにおいて最も労働集約的なボトルネックの 1 つです。 JX-L080 は、組み立て、充填、折り畳み、封止の 4 つのステップすべてを 1 台の自動機械に統合し、毎分 30 ～ 60 カートンの速度で、工具不要のサイズ変更を 20 分以内に実行します。 1 台のマシンが複数の手動ステーションを置き換え、上流および下流の機器に直接接続します。
電子メール: wendy@jewshin.com | WhatsApp: +86-131-2813-6672 | 見積もりを依頼する

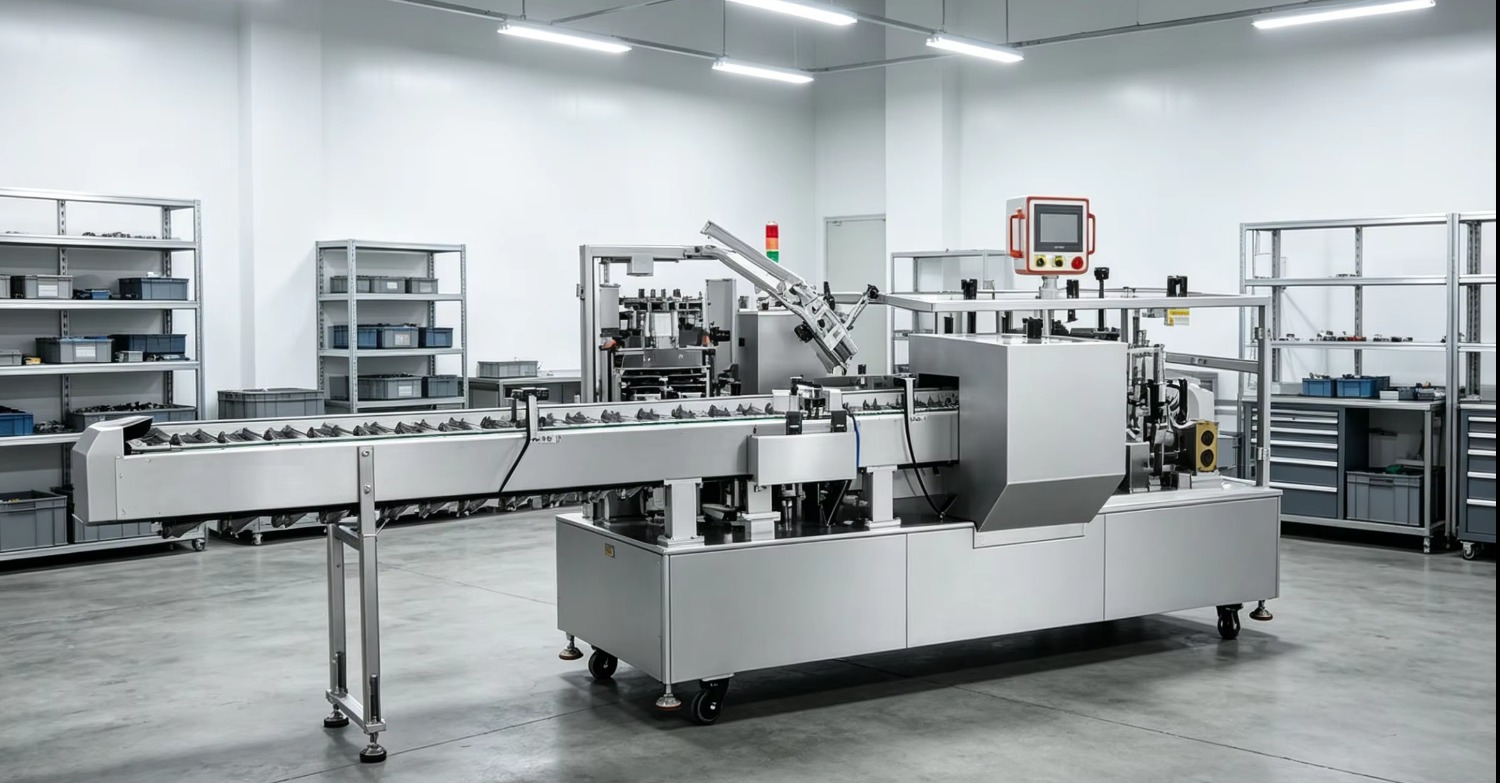

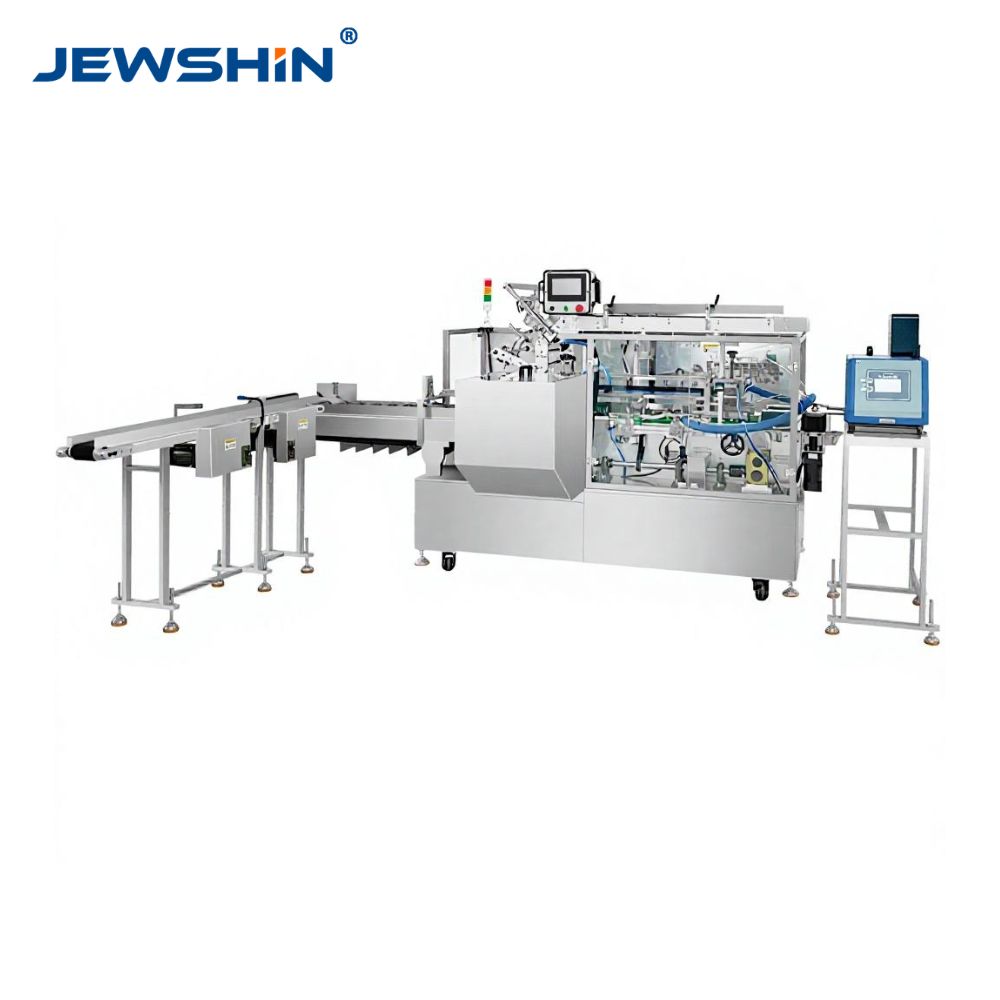

JX-L080 は、マガジンから平らなブランクのカートンを取り出し、開いた箱に組み立て、製品を積み込み、すべてのフラップを折り、完成したカートンを密封する、1 つの連続し た自動サイクル で行う完全自動箱詰め機 (カートナーまたはカートン包装機とも呼ばれます) です。
3 つのパッケージング プロセスがサポートされており、構成によって選択できます。

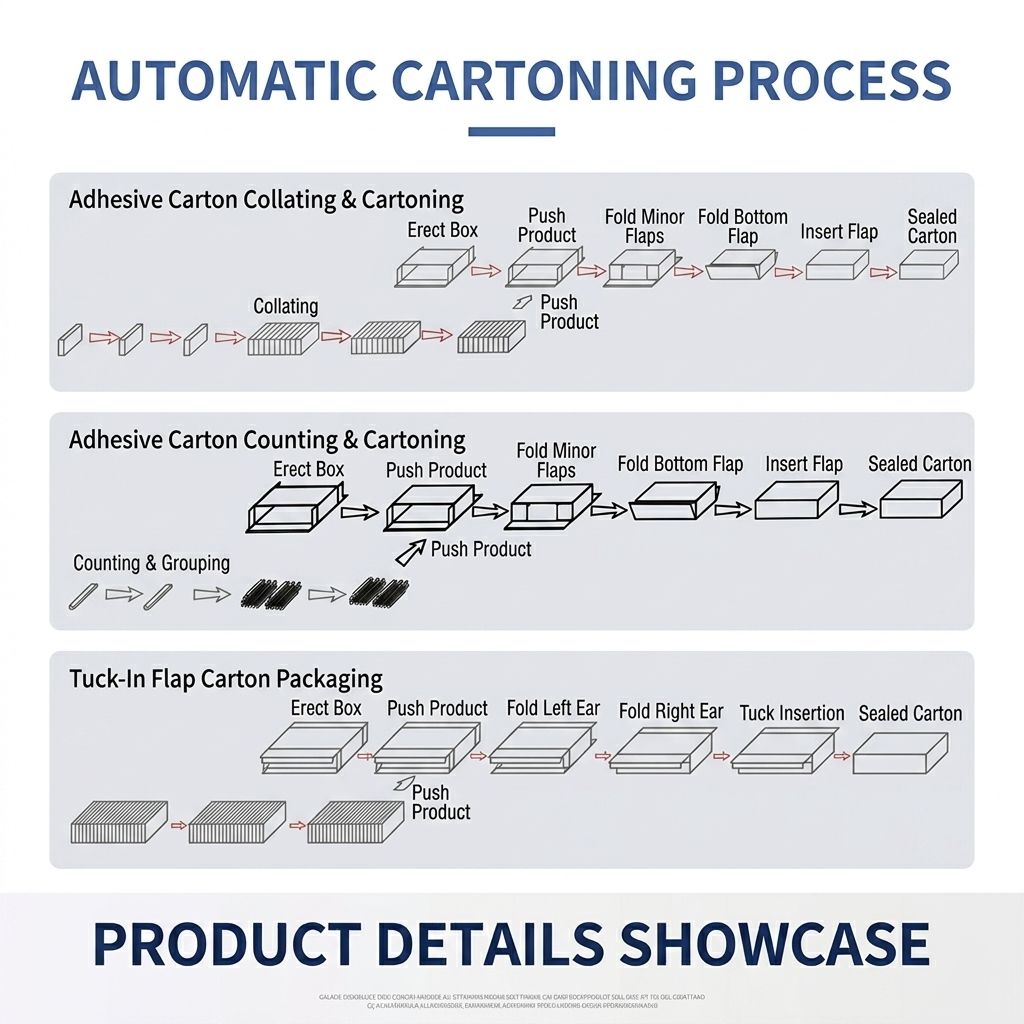

フラットな製品 (カード、ステッカー シート、リーフレット) は、設定された数または束に自動的に照合され、組み立てられたカートンにグループとして押し込まれます。フラップが順番に折り畳まれ、カートンが密封されます。
丁合い → ボックスを組み立てる → 製品を押す → マイナーフラップを折り畳む → 下部フラップを折り畳む → フラップを挿入する → 密封されたカートン
個々の製品 (鉛筆、棒、小物) は、箱詰めする前に数えられ、グループ化されます。機械はあらかじめ設定された数量までカウントし、それらをグループ化し、カートンに積み込んで密封します。
計数とグループ化 → ボックスを組み立てる → 製品を押す → マイナーフラップを折り畳む → 下部フラップを折り畳む → フラップを挿入する → 密封されたカートン
カートンは端のフラップを互いに押し込むことによって密封されます。接着剤は必要ありません。再密封性やコストが優先される小売製品に使用されます。
ボックスを組み立てる → 製品を押す → 左耳を折る → 右耳を折る → タック挿入 → 密封されたカートン
JX-L080 は、H80 ～ 250mm × W30 ～ 150mm × D20 ～ 80mm のカートン サイズに対応しており、中小規模の小売用カートン製品を梱包するメーカーにとって標準的な選択肢となっています。
業界 |
代表的な製品 |
文具・出版 |
カードセット、ゲームカードボックス、ステッカー詰め合わせ、鉛筆セット |
家電 |
携帯電話の充電器、USB アクセサリ、イヤホン、ケーブルセット |
化粧品とパーソナルケア |
マスカラ、リップクリームセット、スキンケアトライアルキット |
食べ物と飲み物 |
1回分のスナックバー、ティーバッグ、キャンディーパック |
医薬品 |
一般用医薬品箱、サプリメントカプセルパック |
おもちゃと収集品 |
小さなおもちゃセット、トレーディングカードの小箱 |
ハードウェアおよび産業用 |
小さな工具、ファスナーセット、アクセサリーキット |

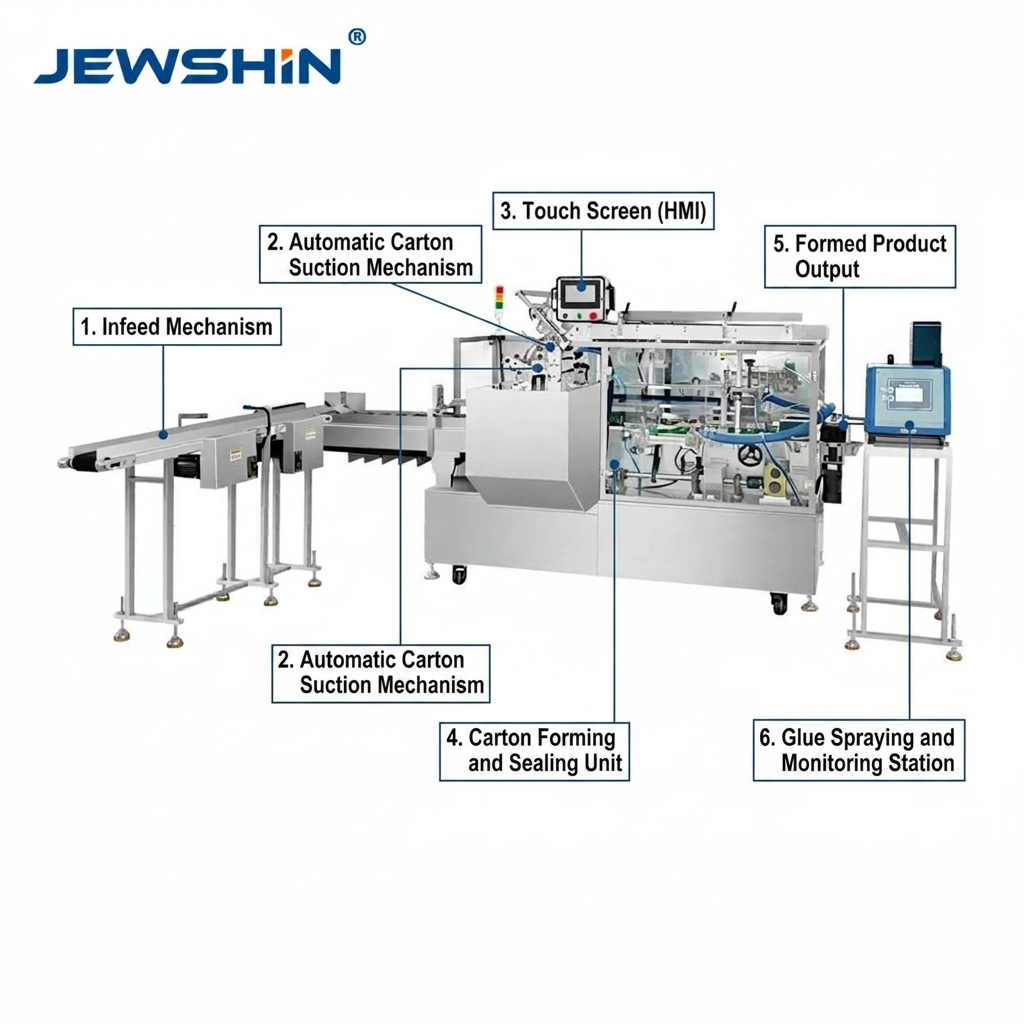

成分 |
関数 |

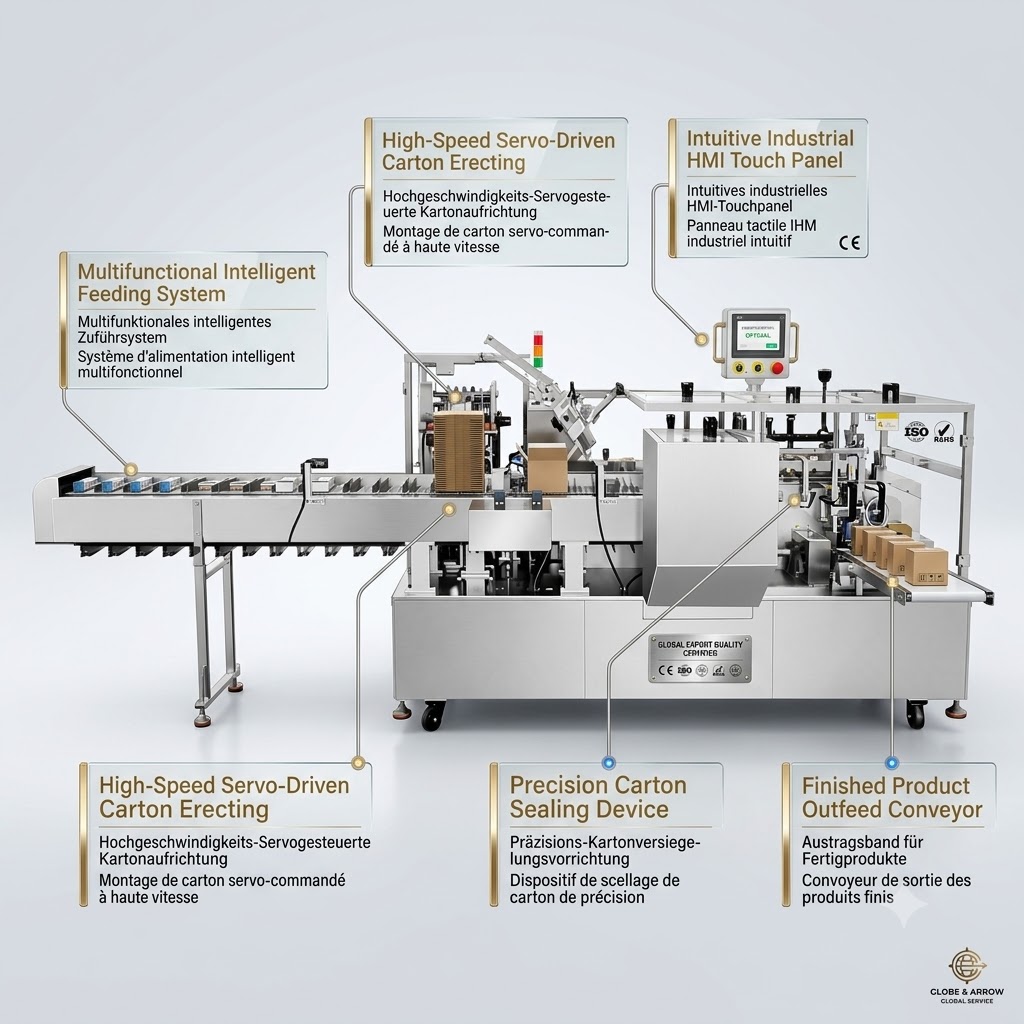

多機能インテリジェント給餌システム |
製品を箱詰めステーションの上流に搬送して配置します。照合、計数、単品供給モードに対応 |
高速サーボ駆動カートン組立 |
正確な位置決めのためのサーボモーター制御を使用して、マガジンから平らなカートンブランクを吸引により取り出し、オープンボックスに高速で組み立てます。 |
カートンマガジン |
平らなカートンブランクのスタックを保持します。在庫不足センサーはブランクがなくなる前にアラームをトリガーし、ダウンタイムを防ぎます |
製品挿入・プッシュ機構 |
製品（または丁合された束）を正しい深さと位置で組み立てられたカートンに水平に押し込みます。 |
フラップ折りたたみ機構 |
副フラップ、下フラップ、上フラップを順に折ります（またはカートンのスタイルに応じてタックイン挿入を実行します） |
カートン精密シール装置 |
ホットメルト接着剤を塗布するか、一定の圧力でタックイン閉鎖を実行します。恒温接着システムにより、塗布の過剰または不足を防止 |
直感的な産業用 HMI タッチ パネル |
速度、カートンの寸法、シール温度、アラーム設定、保存されたレシピを集中管理 |
完成品アウトフィードコンベア |
密封されたカートンを下流の機器 (ラベラー、ケースパッカー、オーバーラッパー、またはパレタイザー) に移送します。 |
カートンの開封、製品の充填、フラップの折り畳み、封止はすべて 1 台の機械の設置面積内で実行されます。これにより、個別のカートンエレクター、手動ローディングステーション、スタンドアロンシーラーが不要になり、床面積、人員要件、およびステーション間の搬送リスクが同時に削減されます。 [ファイル:47]
カートン組立ユニットはサーボ モーターによって駆動され、毎分最大 60 カートンの正確で繰り返し可能な吸引と組立サイクルを可能にします。また、サーボ ドライブは、機械的な調整を行わずに HMI で組立速度を微調整できることも意味します。これは、より優しい取り扱いが必要な薄いアート紙やクラフト カートンのストックを運用する場合に重要です。 [ファイル:47]
タックインフラップシーリング:
左耳、右耳の順に折り込み、タック入れを行います。接着剤は必要ありません。最終顧客がカートンを開いて再封することを想定している文具、化粧品、電子機器に好まれます。継続的な接着剤のコストがゼロになり、メンテナンスが簡単になります。
ホットメルト接着剤によるシーリング:
接着剤はスプレーまたは刷毛塗りで塗布されます (デュアルモードはオプション)。不正開封が明らかな密封されたカートンを製造します。シールの完全性と改ざん証拠が必要とされる食品、医薬品、および高額消費財に適しています。
JX-L080 ではどちらのモードも利用できます。シール方法は構成時に選択されます。どの方法がお客様のカートンのスタイルや市場の要件に適しているかを確認するには、JEWSHIN にお問い合わせください。
すべてのサイズ調整ポイントには、 統合されたデジタル位置インジケーターを備えた高精度目盛ハンドホイールが装備されています。カートンのサイズを変更するには、オペレーターは保存された目標位置の値を HMI レシピから読み取り、各ハンドホイールを指定された数値まで回転します。レンチや分解は必要ありません。 1 人のオペレーターがフルサイズの切り替えを 15 ～ 20 分で完了します。 [ファイル:46]
光電センサーは、開封時にすべてのカートンを監視します。カートンが適切に組み立てられなかったり、開いた寸法が間違っていたりすると、機械がそれを検出し、欠陥のあるカートンが充填ステーションに到着する前に自動的に拒否されます。これにより、空のカートンや変形したカートンが完成品として送り出されるのを防ぎます。
JX-L080 は、標準 I/O 信号を送受信するオープン PLC アーキテクチャを使用しており、以下との直接統合が可能です。
上流: ピロー フロー ラッパー、液体充填機、ブリスター パッカー、自動計数照合機、カード フィーダー ライン
下流: 3D フィルム オーバーラッパー、カートン ラベラー、ケース シーラー、ロボット パレタイザー
このマシンはスタンドアロンで、または完全に自動化された生産ラインの一部として動作します。ユーザーを 1 つのエコシステムに閉じ込める独自の通信プロトコルはありません。

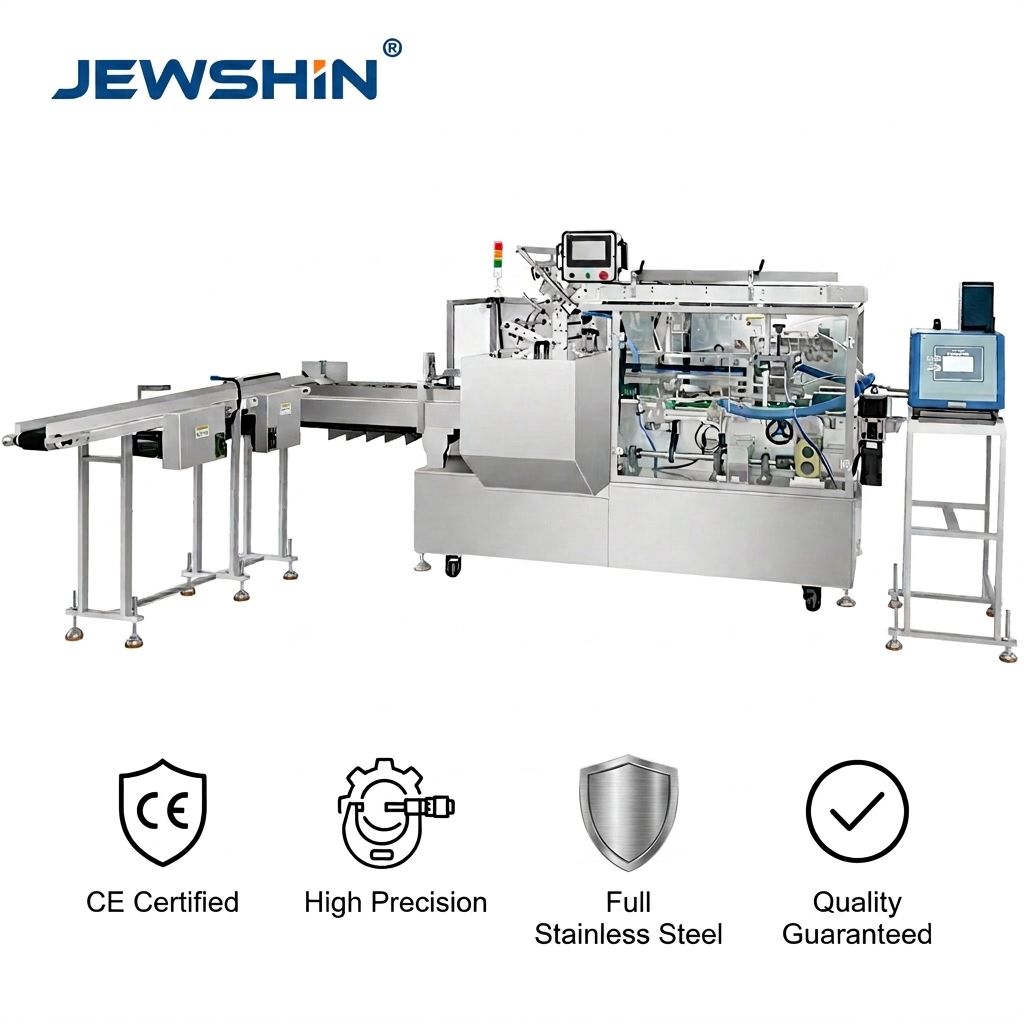

製品と接触するすべての部品はSUS304ステンレス鋼で製造されており、食品グレードの衛生要件を満たし、工場環境での長期的な耐食性を提供します。
パラメータ |
JX-L070 |
JX-L080 |
JX-L200 |
カートンサイズ (高さ×幅×奥行き) |
H80～250×W30～150×D20～60mm |
H80～250×W30～150×D20～80mm |
L80～250×W30～150×D20～80mm |
スピード |
30～60個/分 |
30～60個/分 |
30～60個/分 |
総電力 |
0.75kW |
1.5kW |
5kW |
空気圧 |
≧0.6MPa |
≧0.6MPa |
≧0.6MPa |
ガス消費量 |
60～120L/分 |
60～120L/分 |
60～120L/分 |
機械サイズ（長さ×幅×高さ） |
2550×1550×1600mm |
3100×1560×1650mm |
3450×1560×1650mm |
機械重量 |
800kg |
900kg |
1000kg |
用紙要件 (すべてのモデル): ≥350 g/m²
カートンの事前折りたたみ要件: くぼみの深さ ≥ 0.4 mm、事前に折りたたんだ効果が必要
材料とカートンのクリアランス: 片面クリアランス ≥ 1mm
JX-L080追加仕様：
パラメータ |
仕様 |
シール方法 |
タックインフラップ / ホットメルト接着剤 (スプレーまたは刷毛、オプション) |
制御システム |
PLC + 産業用 HMI タッチ スクリーン |
コアコンポーネント |
PLC、サーボモーター、光電センサー、ロータリーフィーダー |
フレーム素材 |
SUS304ステンレス（接触部） |
電圧 |
220V / 380V / 440V、50Hz / 60Hz、三相 (国ごとにカスタマイズ) |
認証 |
CE / ISO / RoHS |
保証 |
すべての主要コンポーネントについて 12 か月 |
マシンテストレポート |
提供された |
ビデオ出荷検査 |
提供された |

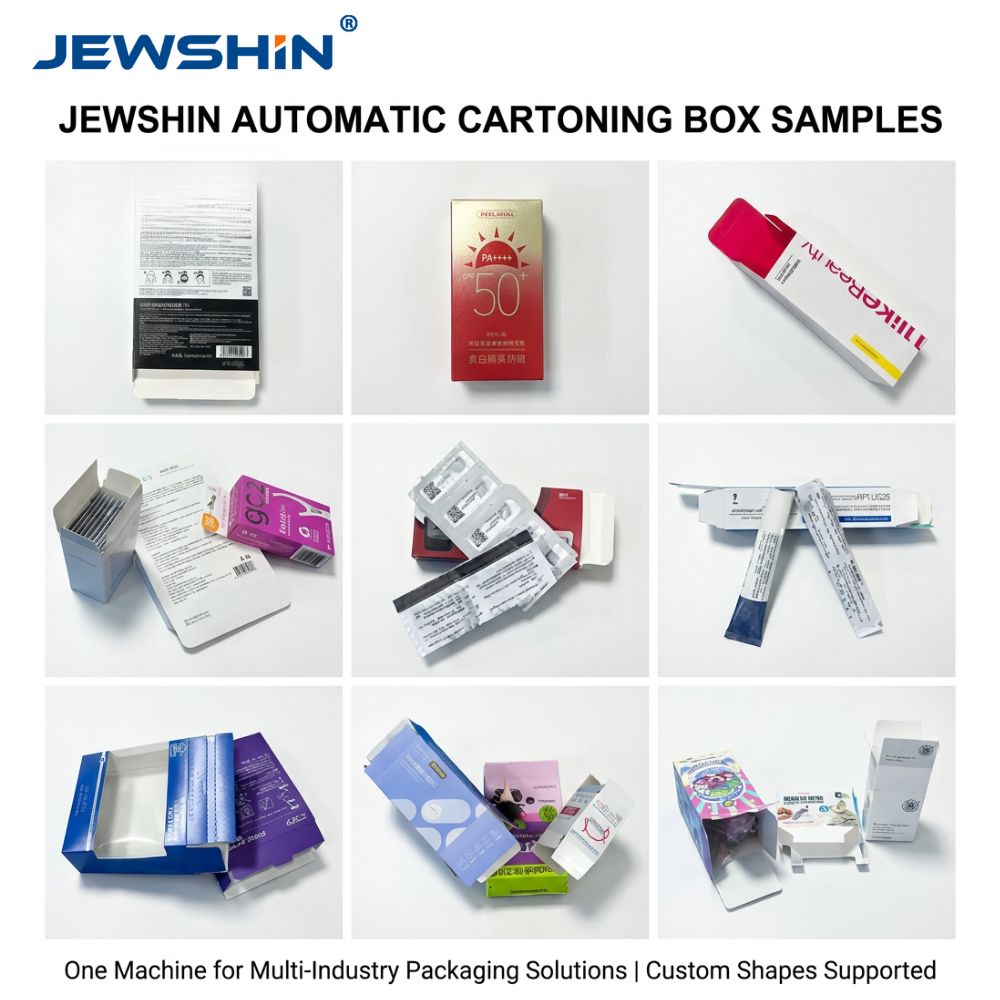

カートンスタイル |
シール方法 |
代表的な産業 |
タックインロックボックス（スリータック・逆タック） |
タックインフラップ |
文具、化粧品、電化製品 |
ホットメルト接着剤密封ボックス |
ホットメルトスプレー/刷毛接着剤 |
食品、医薬品、消費財 |
カスタム非対称折りたたみカートン |
タックインまたは接着剤 |
専門小売店 |
ウィンドウカートン |
接着剤 (カスタマイズ) |
プレミアムパッケージ |
ダブルコンパートメントボックス |
接着剤 (カスタマイズ) |
複数製品のキット |
JEWSHIN は、出荷前にすべての機械を工場の電力網に事前に配線し、適応させます。利用可能な構成:
110V / 220V / 380V / 440V
50Hzまたは60Hz
単相または三相
出荷前に現地の産業用安全プラグとケーブル規格を統合
到着時に現場での電気的変更は必要ありません。
JX-L080 はモジュール式システムとして設計されています。追加の機能モジュールは製造段階で統合できます。
バッチコーディング/日付印刷 — 自動日付およびバッチマーキングのためにアウトフィードの上に統合されたインクジェットまたはレーザーコーダー
欠陥製品の拒否 — 重量不足、充填ミス、または変形したカートンは、送り出す前にセンサーによって自動的に拒否されます。
自動パレタイジング — PLC I/O を介したロボット パレタイザー接続によるライン終了時のケースのスタッキング
ラベル付けモジュール — 密封されたカートンの製品ラベルまたは配送ラベル用のインライン ラベル アプリケーター
視覚検査 — 製品の有無、カートンの位置合わせ、およびシールの品質をカメラベースで検証します。
出荷前に、すべての JX-L080 は、実際のサンプル カートンと製品を使用して 100% ライブビデオ FAT を受けます。マシンは、テスト実行ビデオの書面による承認後にのみ発送されます。
すべての主要コンポーネントについては納品日から 12 か月の完全保証が付いています。製造上の欠陥によるコンポーネントの故障 (人的損傷を除く) に対する無料のスペアパーツは、DHL/FedEx 国際エクスプレスで発送されます。
設置、試運転、トラブルシューティングのために JEWSHIN エンジニアに 24 時間 365 日ビデオ通話でアクセス可能
ステップバイステップの 3D ビデオチュートリアルと多言語操作マニュアルがすべてのマシンに付属
大規模設置の場合はご要望に応じてフィールドエンジニアをオンサイト派遣可能
リードタイム: 標準 JX-L080 構成: 20 ～ 30 営業日。カスタム構成: 35 ～ 50 日。
配送条件: FOB、CIF、DDP (ドアツードア) が利用可能です。海上または航空輸送用に耐航性のある木箱に梱包された機械。
FAT ビデオ: 出荷前に承認のために提供されます。
お支払い： T/T（銀行振込）。現在の支払いスケジュール条件については、お問い合わせください。
量 |
単価（米ドル） |
1～2個 |
15,100ドル |
3～9個 |
13,700ドル |
10個以上 |
12,000ドル |
価格は標準的な JX-L080 構成を示しています。カスタムのシーリング モード、電圧、またはモジュールの追加は、最終的な価格に影響を与える可能性があります。確認済みの見積もりについてはお問い合わせください。
この機械はどのような種類のダンボール箱をサポートできますか?
JX-L080 は、タックイン ロックボックス (スリー タックおよびリバース タック)、ホットメルト接着剤密封ボックス、およびカスタムの非対称折りたたみカートンを完全にサポートします。カスタマイズされた構成として、窓付きカートンと二重コンパートメントボックスが利用可能です。互換性を確認するには、カートンサンプルをご用意の上、お問い合わせください。
サイズ変更は難しいですか？
いいえ。すべての調整ポイントには、デジタル位置インジケーターを備えた高精度目盛り付きハンドホイールが使用されています。オペレーター 1 人が工具や分解を必要とせずに、フルサイズの切り替えを 15 ～ 20 分で完了します。各 SKU の目標位置の値は、HMI レシピ メモリに保存できます。
タックインフラップとホットメルト接着剤のどちらのシール方法を選択すればよいですか?
それは市場と製品の種類によって異なります。タックインフラップは再利用可能で、接着剤のコストが不要で、文具、化粧品、電子機器に好まれています。ホットメルト接着剤は改ざん防止機能があり、気密シールを提供するため、食品、医薬品、および高価な消費財の標準的な選択肢となっています。
このマシンは既存の上流および下流の機器に接続できますか?
はい。 JX-L080 は、標準 I/O 信号を受け入れて出力するオープン アーキテクチャ PLC を使用します。上流ではピロー フロー ラッパー、ブリスター パッカー、液体充填機、計数コレーターに直接接続され、下流ではラベラー、オーバーラッパー、ケース シーラーに直接接続されます。
私の国に合わせて電圧をカスタマイズできますか?
はい。 JEWSHIN は、工場の電力網 (50 Hz または 60 Hz、単相または三相で 110 V、220 V、380 V、または 440 V) に合わせてすべての機械を事前構成し、出荷前に現地の安全プラグを組み込みます。
どのような紙重とカートンの準備が必要ですか?
用紙重量は ≥350 g/m² である必要があります。カートンのブランクには、少なくとも 0.4 mm のくぼみの深さと、事前に折り曲げられた効果を備えた折り線が事前に付けられている必要があります。製品とカートンの間の片側の隙間は ≥1mm である必要があります。
機械はCEおよび食品安全基準を満たしていますか?
はい。 JX-L080 は CE、ISO、および RoHS 認証を取得しています。製品接触部は全てSUS304ステンレスを使用しております。この機械には、EU および北米の安全規制に準拠した完全な安全保護および緊急停止システムが組み込まれています。
最低注文数量はいくらですか?
MOQは1台です。 OEM/ODMカスタマイズも同様の最小単位からご利用いただけます。
カートンの寸法、製品タイプ、ターゲット速度、シーリングの好み、工場出荷時の電圧をお送りください。 JEWSHIN のエンジニアが適切なモデルを確認し、48 時間以内に詳細な見積もりを提供します。
電子メール: wendy@jewshin.com
ワッツアップ: +86-131-2813-6672
お問い合わせフォーム: https://www.jewshin.com/contactus.html
スペックシートのダウンロード: https://www.jewshin.com/download.html
東莞 Jushin Intelligent Machinery Co., Ltd. — 自動箱詰め機、カード包装ライン、フローラッパーの直接メーカーです。 CE / ISO / RoHS 認証済み。中国広東省の工場。
