خط تغليف دفاتر الملاحظات الورقية ومجلدات الملفات الأوتوماتيكي

متطلبات العميل

أدى الطلب المتزايد على دفاتر الملاحظات الورقية إلى مواجهة العديد من الشركات المصنعة للقرطاسية ثلاثة تحديات متكررة: نقص العمالة في محطات التعبئة والتغليف بالكرتون، وجودة التغليف غير المتسقة من المناولة اليدوية، وانخفاض كفاءة الخط بشكل عام.

في هذا المشروع، كانت متطلبات العميل هي أتمتة كل خطوة تعبئة بشكل كامل بعد اكتمال إنتاج أجهزة الكمبيوتر المحمولة - بدءًا من تغذية دفاتر الملاحظات النهائية في خط الإنتاج وحتى علب الكرتون المجهزة على منصات نقالة والمزودة بملصقات جاهزة للمستودع - بهدف خفض تكلفة العمالة وتحسين اتساق التعبئة والتغليف. قامت JEWSHIN بتكوين السطر أدناه حول هذا المطلب.

ملاحظة: يعرض هذا القسم متطلبات العميل المعلنة والحل الذي تم تكوينه. لا يتم نشر نتائج التثبيت المحددة (البلد، تقليل عدد الموظفين، الإنتاجية المحققة، عائد الاستثمار) هنا - وهي متاحة عند الطلب مع مراجع تم التحقق منها.

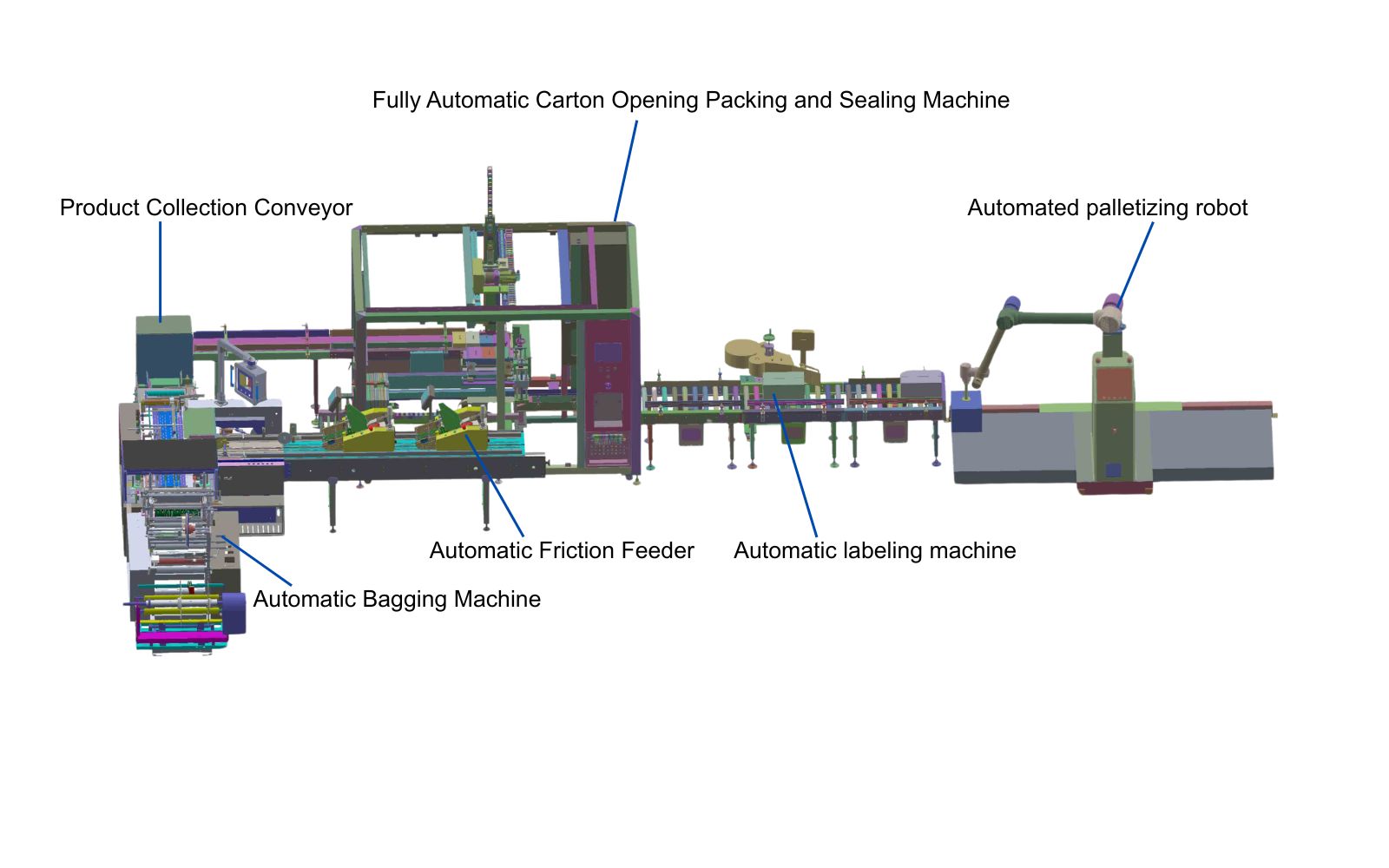

تدفق الحل

تتم عملية التعبئة والتغليف الكاملة كخط واحد مستمر:

التغذية التلقائية ← المحاذاة التلقائية ← التعبئة التلقائية ← التكديس التلقائي ← التركيب التلقائي للعلبة ← التعبئة التلقائية للعلبة ← الختم التلقائي للعلبة ← وضع العلامات التلقائية ← التحميل التلقائي على المنصات

تدخل دفاتر الملاحظات الجاهزة عند وحدة التغذية الاحتكاكية وتخرج كعلب كرتونية مختومة ومُلصقة على منصات نقالة - ولا يلزم وجود محطة تعبئة يدوية أو محطة إغلاق للكرتون على الخط.

تكوين الخط

يتم تكوين إنتاجية الخط وفقًا للإنتاج اليومي المستهدف. نظرًا لأن الخط يعمل كنظام متصل، يتم تحديد السرعة الفعلية بواسطة أبطأ محطة لمنتج معين ونمط كرتوني معين - وليس بواسطة السرعة القصوى لأي جهاز منفرد. أخبرنا بحجم المنتج الخاص بك والإنتاج المستهدف وسيقوم مهندسونا بقياس كل محطة وفقًا لذلك.

محطات الخط

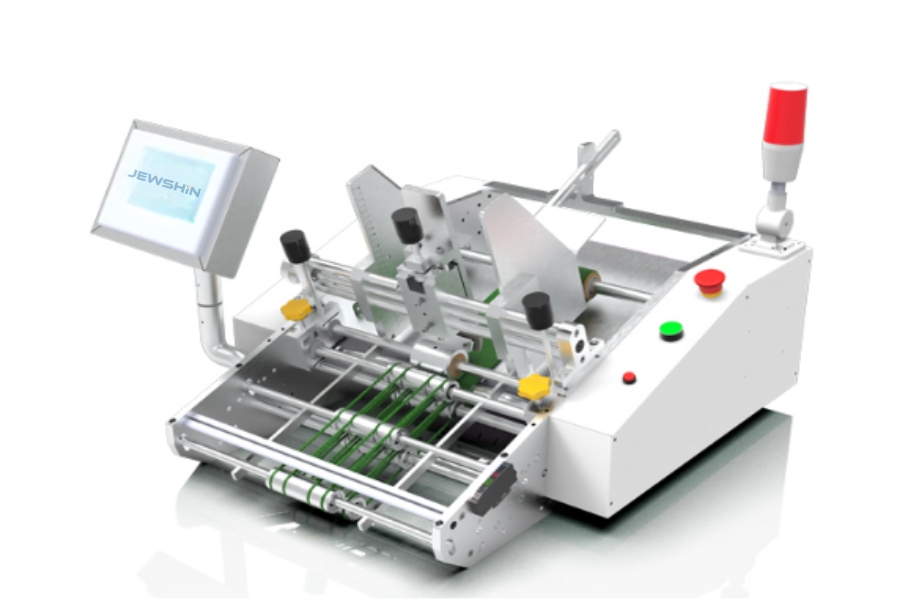

1. وحدة التغذية الاحتكاكية (JX-300) — تغذية مستمرة ودقيقة

تقوم وحدة التغذية الاحتكاكية التي يتم التحكم فيها بواسطة PLC والمدارة مؤازرة بإرسال دفاتر الملاحظات المكدسة إلى الخط بمعدل مستمر ومستقر، مع العد والضبط التلقائي لأحجام أجهزة الكمبيوتر المحمولة المختلفة. ويمكن أيضًا أن تعمل بشكل مستقل كوحدة لعد البطاقات/الورق، أو تغذيتها في خطوط التعبئة، وتغليف الوسائد، والتقليص، والناقل.

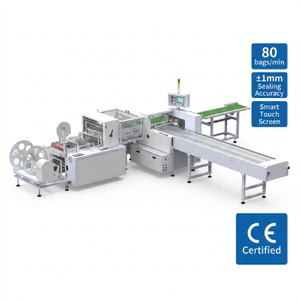

2. آلة التعبئة عالية السرعة (JX-35-50 / JX-30-35) — تشكيل الأكياس وختمها عبر الإنترنت

تقوم وحدة التغذية بتوصيل كمية محددة من دفاتر الملاحظات إلى إطار ذيل آلة التعبئة، والذي يقوم بمحاذاتها وإدراجها في أكياس مشكلة عبر الإنترنت من فيلم رول، ثم يتم إغلاقها بشريط ذاتي اللصق. يوفر تشكيل الأكياس عبر الإنترنت تكلفة الأكياس المعدة مسبقًا مقارنة بشراء الأكياس الجاهزة. (راجع صفحة منتج آلة التعبئة الأوتوماتيكية المخصصة للتعرف على أوضاع الختم الكاملة ونطاقات حجم الأكياس.)

3. المنسق المخصص — التراص مع العد المسبق

توجد وحدة تجميع/تكديس مخصصة بين آلة التعبئة وآلة تعبئة العلبة. يقوم بتجميع دفاتر الملاحظات المعبأة في أكياس بكمية محددة مسبقًا، وجاهزة للتغليف الثانوي - مما يطابق العدد مع نمط العبوة الكرتونية.

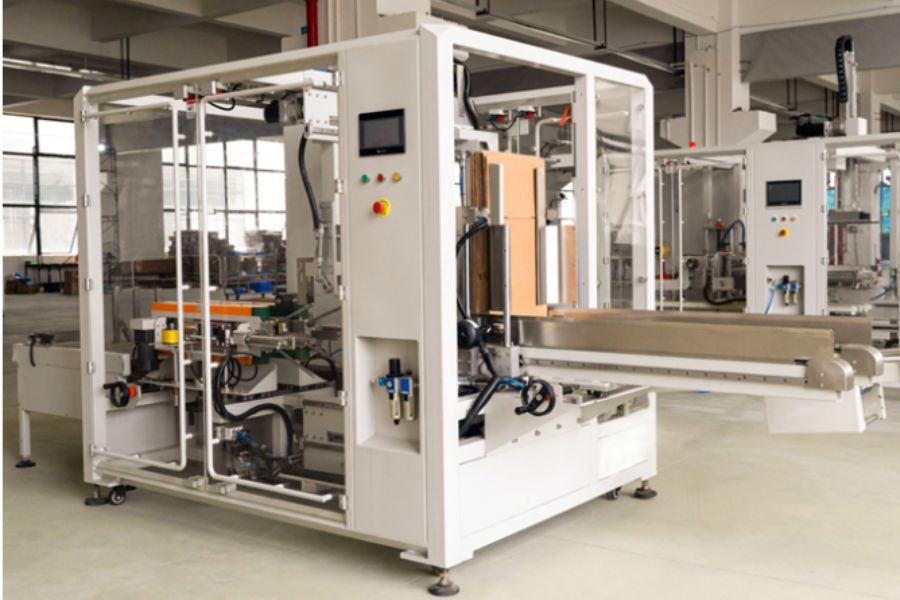

4. ماكينة تعبئة وتغليف وتركيب العلب 3 في 1 (JX-S500T / JX-S450S) - التشكيل والتعبئة والختم في بصمة واحدة

تقوم الآلة بتشكيل الكرتون المموج، وتستخدم قابضًا لتحميل دفاتر الملاحظات المجمعة مسبقًا، وتغلق الكرتون بشريط (أو مادة لاصقة بالرش) في وحدة واحدة متكاملة. تعمل آلية فتح الكرتون على شكل 'L' مع مجموعة واسعة من خصائص الكرتون لتحقيق معدل نجاح مرتفع في الفتح، كما أن التعامل مع المنتج مزدوج المؤازرة يحافظ على التغذية السريعة والدقيقة. بالمقارنة مع آلات التركيب والتعبئة والختم المنفصلة، ​​فإن الوحدة المدمجة توفر حوالي 50% من المساحة الأرضية في هذه المحطة.

5. آلة وضع العلامات على الناقل الجانبي (JX-T511) — وضع العلامات على الكرتون وإمكانية التتبع

يتم تصنيف كل كرتونة مختومة تلقائيًا بملصق شحن أو رمز شريطي أو ملصق معلومات المنتج لإدارة المستودعات والخدمات اللوجستية. يحمل وضع العلامات التي يتم تشغيلها بواسطة المستشعر موضعًا يصل إلى ± 1 مم، ويدعم ملصقات الباركود ورمز الاستجابة السريعة، ويمكن توصيله بنظام MES لإمكانية التتبع.

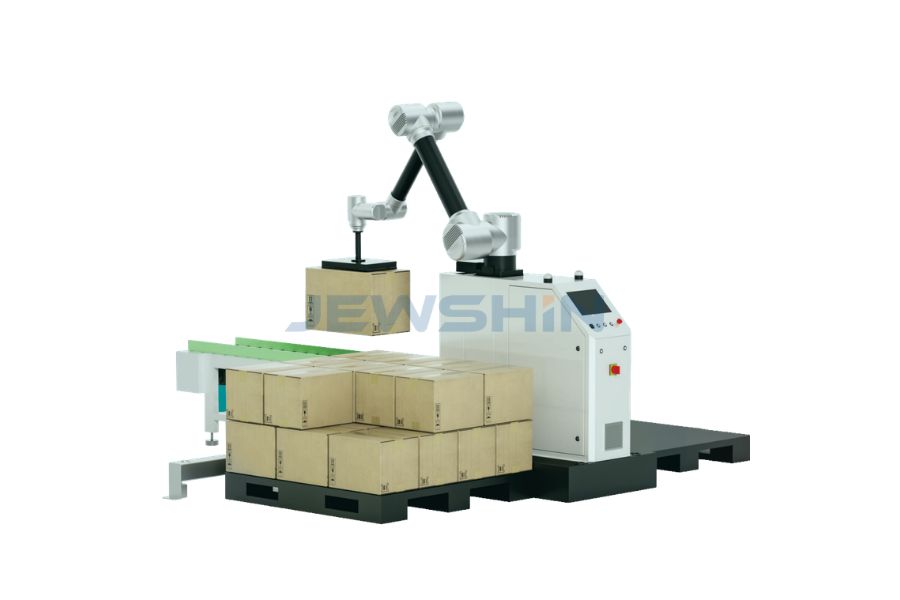

6. منصة التحميل Cobot (JX-GD30pro) - منصة نقالة آمنة ومرنة

يقوم الروبوت التعاوني بتجميع الصناديق الكرتونية المغلقة على منصات نقالة بنمط محدد مسبقًا، للتخزين أو النقل بالرافعة الشوكية. يتعامل القابضون العالميون وجهاز تحديد موضع البليت مع تكديس الكرتون والبليت، ويمكن للروبوت أن يتكامل مع موزعات البليت وآلات التغليف. تعني البرمجة الرسومية أنه يمكن للمشغلين تعلم الأساسيات في حوالي 30 دقيقة وإكمال برنامج جديد بسيط في حوالي ساعة - دون الحاجة إلى خلفية هندسية للروبوتات.

ما يقدمه الخط

• انخفاض تكلفة العمالة — أتمتة محطات التغذية، والتعبئة، وتشكيل/تعبئة/ختم الكرتون، ووضع العلامات، ومحطات التحميل التي تكون عادةً يدوية

• جودة التغليف المتسقة - تشكيل الأكياس عبر الإنترنت، والتغذية التي يتم التحكم فيها مؤازرًا، ووحدة تعبئة العلب المدمجة الواحدة تحل محل تنوع المناولة اليدوية

• إنتاج مستمر بكميات كبيرة - تم تصميمه لعمليات القرطاسية ذات النوبات المتعددة ذات الحجم الكبير

• مساحة صغيرة في محطة تعبئة الصناديق — توفر ماكينة النصب والتعبئة والختم 3 في 1 ما يقرب من 50% من المساحة مقارنة بالآلات المنفصلة في تلك المحطة

• إمكانية التتبع المضمنة - يدعم وضع العلامات الشريطية/QR مع اتصال MES تتبع المستودعات والخدمات اللوجستية

• مخرجات جاهزة للرافعة الشوكية — تذهب الكراتين المجهزة على منصات نقالة مباشرة إلى التخزين أو الإرسال

الصناعات والمنتجات المعمول بها

• الطباعة والقرطاسية (الأساسية) - دفاتر الملاحظات الورقية ومجلدات الملفات ودفاتر الملاحظات والمذكرات والسلع المكتبية المسطحة المماثلة

• البطاقات والطباعة الترويجية — بطاقات التهنئة، والتقويمات، وعلامات التعليق، والإدخالات التي تتبع نفس تدفق تعبئة المنتجات المسطحة

• الوثائق والمدخلات - الأدلة وبطاقات الضمان ومحافظ المستندات معبأة في أعداد محددة لكل كرتونة

• السلع المطبوعة الأخرى المعبأة بشكل مسطح - حيثما يحتاج المنتج المسطح العادي إلى التعبئة والعد والتعبئة الكرتونية والتحزيم على منصات نقالة

المواد القابلة للتطبيق: دفاتر الملاحظات الورقية ومجلدات الملفات؛ على نطاق أوسع، تتراوح أحجام المنتجات الورقية المسطحة العادية والمواد المطبوعة داخل وحدات التغذية والتعبئة والكرتون أعلاه.

التخصيص والتكامل

• تكوين الخط - تم تحديد المحطات وحجمها وفقًا لمنتجك، والمخرج المستهدف، وتخطيط المصنع

• نمط التعبئة - اللصق الذاتي أو الختم على الساخن، حجم الكيس مطابق للمنتج (انظر آلة التعبئة)

• نطاق الكرتون — الطول 200–500 × العرض 150–400 × الارتفاع 100–400 مم، مع أحجام كرتونية متعددة في علبة تعبئة واحدة

• وضع العلامات وإمكانية التتبع - الملصقات اللاصقة، والرموز الشريطية، ورموز الاستجابة السريعة، ورموز التتبع؛ تكامل MES

• نمط منصة التحميل - تم تكوينه وفقًا لمتطلبات منصة التحميل والتحميل الخاصة بك

• الجهد الكهربي - مطابق لشبكة الطاقة المحلية لديك

• تكامل المعدات الموجودة - يمكن لمحطات التغذية، والتعبئة، والناقل، ووضع العلامات، ومحطات التحميل الاتصال بالمعدات الموجودة بالفعل على الأرضية الخاصة بك

دعم ما بعد البيع

• ضمان كامل للماكينة لمدة عام، وصيانة مدى الحياة

• دعم فني عن بعد باللغة الإنجليزية على مدار 24 ساعة طوال أيام الأسبوع عبر مكالمة فيديو

• يتوفر التركيب والتشغيل وتدريب المشغلين في الخارج عند الطلب

• تدريب مجاني للمهندسين حتى يقوم فريقك بتشغيل الخط بثقة

• الاستشارة الفنية مدى الحياة وتوريد قطع الغيار

الأسئلة المتداولة

ما هي المنتجات التي يمكن أن يتعامل معها خط التعبئة والتغليف هذا؟

لقد تم تصميمه لمنتجات القرطاسية الورقية - دفاتر الملاحظات الورقية ومجلدات الملفات ودفاتر الملاحظات والسلع المطبوعة المسطحة المماثلة - وعلى نطاق أوسع لمنتجات الأوراق المسطحة العادية والمواد المطبوعة ضمن نطاقات أحجام وحدات التغذية والتعبئة والكرتون. إنه غير مصمم للسوائل أو المساحيق أو المنتجات السائبة السائبة.

ما هو معدل نقل الخط؟

يتم تكوين إنتاجية الخط وفقًا للإنتاج اليومي المستهدف. نظرًا لأن المحطات تعمل كنظام واحد متصل، يتم ضبط السرعة الفعلية بواسطة أبطأ محطة لمنتج معين ونمط كرتوني معين. سرعات المحطة الإرشادية: وحدة التغذية 10-160 م/دقيقة، آلة التعبئة 15-60 قطعة/الدقيقة، آلة تعبئة الأكياس 5-10 كرتونة/دقيقة، منصة التحميل أقل من 12 كرتونة/دقيقة. شارك حجم منتجك والمخرجات المستهدفة وسيقوم مهندسونا بتحديد حجم كل محطة.

ما هي المساحة الأرضية التي يحتاجها الخط؟

يعتمد إجمالي البصمة على التكوين والتخطيط الخاص بك. في محطة تعبئة الصناديق على وجه التحديد، توفر ماكينة النصب والتعبئة والختم 3 في 1 ما يقرب من 50% من المساحة مقارنة بآلات التركيب والتعبئة والختم المنفصلة - وينطبق هذا التوفير على تلك المحطة، وليس على الخط بأكمله.

هل يمكن تعديل الخط ليناسب أحجام المنتجات والكرتون المختلفة؟

نعم. تتعامل وحدة التغذية مع مجموعة من أحجام أجهزة الكمبيوتر المحمولة، وتقوم آلة التعبئة بضبط عرض الكيس ضمن نطاق الطراز الخاص بها، وتدعم وحدة تعبئة العلب أحجامًا كرتونية متعددة في حدود L200–500 × W150–400 × H100–400 مم مع تغيير سريع.

هل يمكن أن تتكامل مع معداتنا الحالية أو نظام MES؟

نعم. يمكن لمحطات التغذية، والتعبئة، والناقل، ووضع العلامات، ومنصات التحميل الاتصال بالمعدات الموجودة بالفعل على الأرضية الخاصة بك، وتدعم محطة وضع العلامات الباركود/وضع العلامات QR مع اتصال MES من أجل إمكانية التتبع.

هل يتم تضمين العلامات وإمكانية التتبع؟

نعم. تستخدم آلة لصق الملصقات ذات الناقل الجانبي ملصقات الشحن، والرموز الشريطية، وأكواد QR، وملصقات معلومات المنتج، ويمكنها الاتصال بنظام MES.

هل تقدمون التركيب والتدريب وخدمة ما بعد البيع؟

نعم - إرشادات التثبيت عبر الإنترنت، والتشغيل في الموقع، وتدريب المشغلين على يد مهندسين أجانب، وضمان لمدة عام واحد، والصيانة مدى الحياة، والدعم عن بعد باللغة الإنجليزية على مدار 24 ساعة طوال أيام الأسبوع، وتوريد قطع الغيار مدى الحياة.

هل يمكن تخصيص الخط وفقًا لتخطيط المصنع وإخراجه؟

نعم. يتم ضبط اختيار المحطة وحجمها، ونمط التعبئة، ومجموعة الكرتون، ونمط منصة التحميل، والجهد، والتكامل مع المعدات الموجودة وفقًا لمواصفاتك.

هل أنت مستعد لأتمتة خط تعبئة أجهزة الكمبيوتر المحمول والمجلدات لديك؟

أخبرنا بأبعاد منتجك، والإنتاج اليومي المستهدف، ومتطلبات الكرتون، وجهد السوق المستهدف - سيقوم مهندسونا بتكوين الخط الصحيح (المغذي ← التعبئة ← التجميع ← تعبئة العلبة ← وضع العلامات ← النقل على منصات نقالة) وإعداد عرض أسعار المصنع.
