Automatische Verpackungslinie für Notizbücher und Aktenordner

Die Kundenanforderung

Die wachsende Nachfrage nach Notizbüchern aus Papier stellt viele Schreibwarenhersteller vor drei wiederkehrende Herausforderungen: Arbeitskräftemangel an den Verpackungs- und Kartonverpackungsstationen, inkonsistente Verpackungsqualität aufgrund manueller Handhabung und niedrige Gesamteffizienz der Linie.

Bei diesem Projekt bestand die Anforderung des Kunden darin, jeden Verpackungsschritt nach Abschluss der Notebook-Produktion vollständig zu automatisieren – von der Zuführung der fertigen Notebooks in die Linie bis hin zu palettierten, etikettierten Kartons für das Lager – mit dem Ziel, die Arbeitskosten zu senken und die Verpackungskonsistenz zu verbessern. JEWSHIN hat die folgende Zeile entsprechend dieser Anforderung konfiguriert.

Hinweis: In diesem Abschnitt werden die vom Kunden angegebenen Anforderungen und die konfigurierte Lösung vorgestellt. Spezifische Installationsergebnisse (Land, Personalreduzierung, erreichter Durchsatz, ROI) werden hier nicht veröffentlicht – auf Anfrage mit verifizierten Referenzen erhältlich.

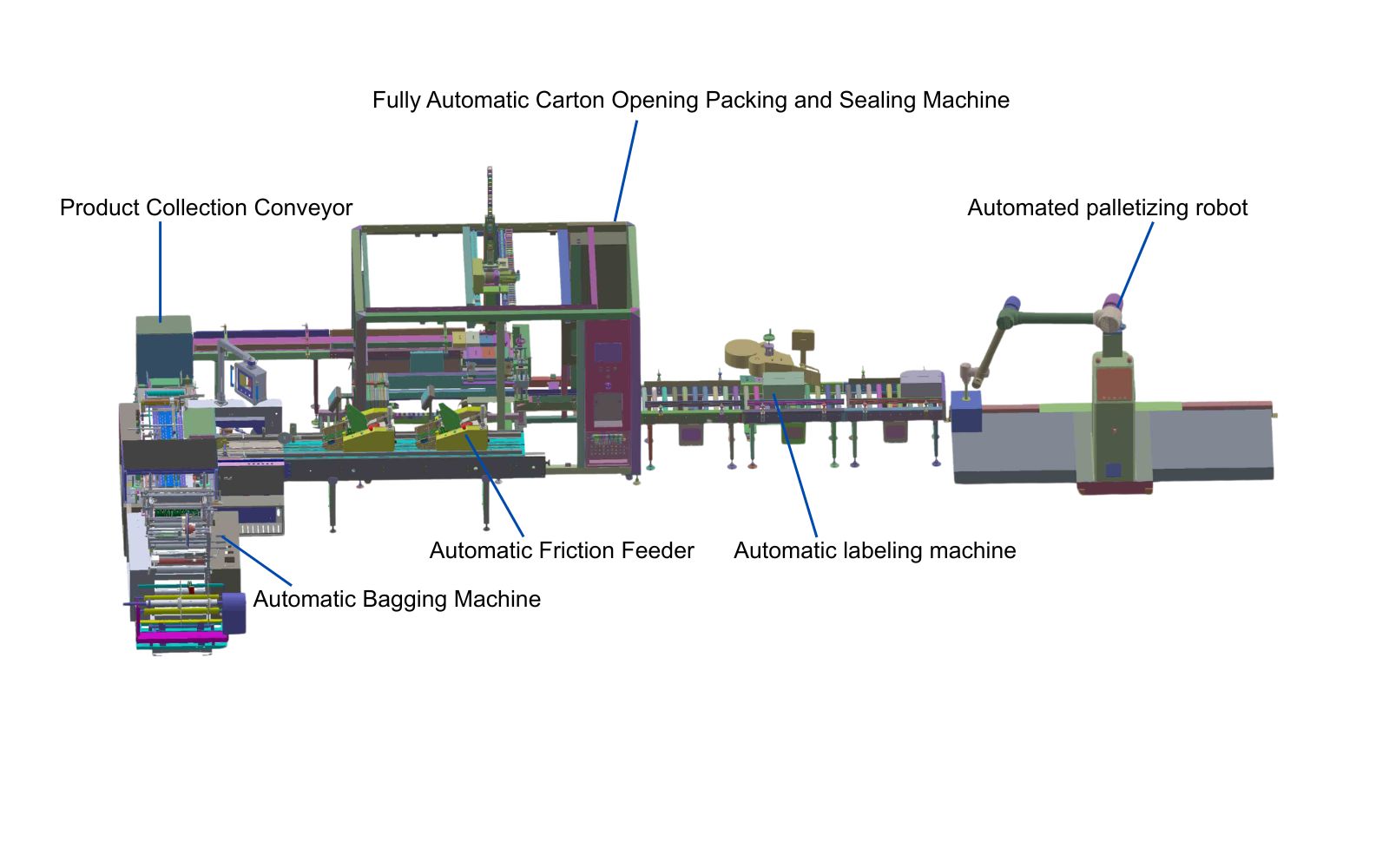

Lösungsfluss

Der komplette Verpackungsprozess läuft in einer einzigen kontinuierlichen Linie ab:

Automatische Zuführung → Automatische Ausrichtung → Automatisches Einpacken → Automatisches Stapeln → Automatisches Aufrichten der Kartons → Automatische Kartonverpackung → Automatische Kartonversiegelung → Automatische Etikettierung → Automatische Palettierung

Fertige Notizbücher gelangen in die Friktionszuführung und werden als versiegelte, etikettierte, palettierte Kartons wieder ausgegeben – eine manuelle Verpackung oder Kartonverschließstation an der Linie ist nicht erforderlich.

Leitungskonfiguration

Der Liniendurchsatz wird entsprechend Ihrer Ziel-Tagesleistung konfiguriert. Da die Linie als vernetztes System läuft, wird das tatsächliche Tempo von der langsamsten Station für ein bestimmtes Produkt und Kartonmuster bestimmt – und nicht von der Höchstgeschwindigkeit einer einzelnen Maschine. Teilen Sie uns Ihre Produktgröße und Zielleistung mit und unsere Ingenieure werden jede Station entsprechend dimensionieren.

Linienstationen

1. Friktionsvorschub (JX-300) – Kontinuierliche, präzise Zuführung

Ein servoangetriebener, SPS-gesteuerter Friktionszuführer schickt gestapelte Notizbücher kontinuierlich und stabil in die Linie, mit automatischer Zählung und Anpassung an unterschiedliche Notizbuchgrößen. Es kann auch eigenständig als Karten-/Papierzähleinheit betrieben werden oder in Verpackungs-, Kissenverpackungs-, Schrumpf- und Förderlinien eingespeist werden.

2. Hochgeschwindigkeits-Verpackungsmaschine (JX-35-50 / JX-30-35) – Online-Beutelformung und -Versiegelung

Der Zuführer liefert eine festgelegte Menge Notizbücher an den Heckrahmen der Verpackungsmaschine, der sie ausrichtet und in online aus Rollenfolie geformte Beutel einfügt und sie dann mit einem selbstklebenden Streifen versiegelt. Die Online-Beutelformung spart Kosten für vorgefertigte Beutel im Vergleich zum Kauf von vorgefertigten Beuteln. (Die vollständigen Versiegelungsmodi und Beutelgrößenbereiche finden Sie auf der Produktseite der speziellen automatischen Verpackungsmaschine.)

3. Benutzerdefinierter Collator – Stapeln mit voreingestellter Anzahl

Zwischen der Verpackungsmaschine und dem Sammelpacker befindet sich eine maßgeschneiderte Sammel-/Stapeleinheit. Es stapelt verpackte Notizbücher in einer voreingestellten Menge, bereit für die Sekundärverpackung – und passt die Anzahl an das Kartonpackungsmuster an.

4. 3-in-1-Kartonaufrichter-Verpacker-Verschließer (JX-S500T / JX-S450S) – Formen, Verpacken und Verschließen auf einer Stellfläche

Die Maschine formt den Wellpappkarton, lädt mit einem Greifer die vorgestapelten Notizbücher und versiegelt den Karton mit Klebeband (oder Sprühkleber) in einer integrierten Einheit. Ein „L“-förmiger Kartonöffnungsmechanismus sorgt für eine hohe Öffnungserfolgsquote bei einer Vielzahl von Kartonqualitäten und die Dual-Servo-Produkthandhabung sorgt für eine schnelle und präzise Zuführung. Im Vergleich zu separaten Aufricht-, Verpackungs- und Verschließmaschinen spart die integrierte Einheit rund 50 % der Stellfläche an dieser Station.

5. Seitenförderer-Etikettiermaschine (JX-T511) – Kartonetikettierung und Rückverfolgbarkeit

Jeder versiegelte Karton wird automatisch mit einem Versandetikett, einem Barcode oder einem Produktinformationsetikett für die Lager- und Logistikverwaltung versehen. Die sensorgesteuerte Etikettierung hält die Platzierung auf ±1 mm, unterstützt Barcode- und QR-Code-Etiketten und kann zur Rückverfolgbarkeit mit einem MES-System verbunden werden.

6. Cobot-Palettierer (JX-GD30pro) – Sicheres, flexibles Palettieren

Ein kollaborativer Roboter stapelt versiegelte Kartons nach einem voreingestellten Muster auf Paletten zur Lagerung oder zum Transport mit einem Gabelstapler. Universalgreifer und eine Vorrichtung zur Palettenpositionierung übernehmen das Stapeln von Kartons und Paletten, und der Cobot kann in Palettenspender und Verpackungsmaschinen integriert werden. Durch die grafische Programmierung können Bediener die Grundlagen in etwa 30 Minuten erlernen und ein einfaches neues Programm in etwa einer Stunde abschließen – es sind keine Kenntnisse in der Robotiktechnik erforderlich.

Was die Linie bietet

• Niedrigere Arbeitskosten – Automatisiert Zuführ-, Verpackungs-, Kartonformungs-/Verpackungs-/Verschließ-, Etikettier- und Palettierstationen, die normalerweise manuell erfolgen

• Gleichbleibende Verpackungsqualität – Online-Beutelbildung, servogesteuerte Zuführung und ein einziger integrierter Sammelpacker ersetzen die Variation der manuellen Handhabung

• Kontinuierliche Großserienproduktion – konzipiert für Mehrschicht- und Großserienbetriebe im Schreibwarenbereich

• Kompakte Stellfläche an der Kartonpackstation – der 3-in-1-Aufrichter, Packer und Verschließer spart etwa 50 % Platz im Vergleich zu separaten Maschinen an dieser Station

• Integrierte Rückverfolgbarkeit – Barcode-/QR-Etikettierung mit MES-Konnektivität unterstützt die Lager- und Logistikverfolgung

• Ausgabe für den Gabelstapler – palettierte Kartons gelangen direkt zur Lagerung oder zum Versand

Branchen und anwendbare Produkte

• Druck und Schreibwaren (Kern) – Notizbücher, Aktenordner, Notizblöcke, Terminkalender und ähnliche flache Schreibwaren

• Karten und Werbedruck – Grußkarten, Kalender, Hängeetiketten und Beilagen, die dem gleichen Verpackungsablauf für flache Produkte folgen

• Dokumentation und Beilagen – Handbücher, Garantiekarten und Dokumentenmappen in Set-Anzahl pro Karton

• Andere flach verpackte Druckerzeugnisse – überall dort, wo ein normales flaches Produkt verpackt, gezählt, in Kartons verpackt und palettiert werden muss

Anwendbare Materialien: Notizbücher und Aktenordner aus Papier; Im weiteren Sinne normale Flachblattprodukte und bedruckte Materialien in den oben genannten Größenbereichen von Feeder-, Bagger- und Kartongrößen.

Anpassung und Integration

• Linienkonfiguration – ausgewählte und dimensionierte Stationen entsprechend Ihrem Produkt, Ihrer Zielleistung und Ihrem Fabriklayout

• Verpackungsart – selbstklebende oder heißgeschnittene Versiegelung, Beutelgröße auf das Produkt abgestimmt (siehe Verpackungsmaschine)

• Kartonsortiment – ​​L200–500 × B150–400 × H100–400 mm, mit mehreren Kartongrößen auf einem Sammelpacker

• Etikettierung und Rückverfolgbarkeit – Klebeetiketten, Barcodes, QR-Codes, Rückverfolgbarkeitscodes; MES-Integration

• Palettenmuster – entsprechend Ihren Paletten- und Ladungsanforderungen konfiguriert

• Spannung – abgestimmt auf Ihr lokales Stromnetz

• Integration bestehender Geräte – Zuführ-, Verpackungs-, Förder-, Etikettier- und Palettierstationen können mit Geräten verbunden werden, die sich bereits auf Ihrer Etage befinden

Kundendienst

• 1 Jahr Vollgarantie auf die Maschine, lebenslange Wartung

• Technischer Fernsupport rund um die Uhr in englischer Sprache per Videoanruf

• Installation, Inbetriebnahme und Bedienerschulung durch ausländische Techniker auf Anfrage möglich

• Kostenlose Technikerschulung, bis Ihr Team die Linie sicher bedient

• Lebenslange technische Beratung und Ersatzteilversorgung

Häufig gestellte Fragen

Welche Produkte kann diese Verpackungslinie verarbeiten?

Es ist für Papier-Briefpapierprodukte konzipiert – Notizbücher, Aktenordner, Notizblöcke und ähnliche Flachdruckprodukte – und im weiteren Sinne für normale Flachblattprodukte und Druckmaterialien in den Größenbereichen Zuführung, Verpackungsmaschine und Karton. Es ist nicht für Flüssigkeiten, Pulver oder lose Schüttgüter geeignet.

Wie hoch ist der Durchsatz der Linie?

Der Liniendurchsatz wird entsprechend Ihrer Ziel-Tagesleistung konfiguriert. Da die Stationen als ein zusammenhängendes System laufen, wird das tatsächliche Tempo von der langsamsten Station für ein bestimmtes Produkt und Kartonmuster vorgegeben. Richtwerte für die Stationsgeschwindigkeiten: Zuführung 10–160 m/Min., Beutelmaschine 15–60 Stück/Min., Sammelpacker 5–10 Kartons/Min., Palettierer 12 Kartons/Min. Teilen Sie Ihre Produktgröße und Zielleistung mit und unsere Ingenieure werden jede Station dimensionieren.

Wie viel Stellfläche benötigt die Linie?

Die Gesamtfläche hängt von Ihrer Konfiguration und Ihrem Layout ab. Speziell an der Kartonverpackungsstation spart der 3-in-1-Aufrichter, Packer und Verschließer im Vergleich zu separaten Aufricht-, Verpackungs- und Verschließmaschinen etwa 50 % Platz – diese Einsparung gilt für diese Station, nicht für die gesamte Linie.

Kann die Linie an unterschiedliche Produkt- und Kartongrößen angepasst werden?

Ja. Der Zuführer verarbeitet eine Reihe von Notebookgrößen, die Verpackungsmaschine passt die Beutelbreite innerhalb ihrer Modellpalette an und der Sammelpacker unterstützt mehrere Kartongrößen von L200–500 × B150–400 × H100–400 mm mit schnellem Wechsel.

Kann es in unsere bestehende Ausrüstung oder unser MES-System integriert werden?

Ja. Die Zuführ-, Verpackungs-, Förder-, Etikettier- und Palettierstationen können mit Geräten verbunden werden, die sich bereits auf Ihrer Etage befinden, und die Etikettierstation unterstützt Barcode-/QR-Etikettierung mit MES-Konnektivität für die Rückverfolgbarkeit.

Sind Kennzeichnung und Rückverfolgbarkeit inbegriffen?

Ja. Die Seitenförderer-Etikettiermaschine bringt Versandetiketten, Barcodes, QR-Codes und Produktinformationsetiketten an und kann an ein MES-System angeschlossen werden.

Bieten Sie Installation, Schulung und Kundendienst an?

Ja – Online-Installationsanleitung, Inbetriebnahme und Bedienerschulung vor Ort durch ausländische Ingenieure, 1 Jahr Garantie, lebenslange Wartung, englischer Fernsupport rund um die Uhr und lebenslange Ersatzteilversorgung.

Kann die Linie an das Layout und die Leistung unserer Fabrik angepasst werden?

Ja. Stationsauswahl und -größe, Verpackungsart, Kartonsortiment, Palettenmuster, Spannung und Integration mit vorhandener Ausrüstung werden alle nach Ihren Vorgaben konfiguriert.
